Лагуна 2 (2001-2007)

Расположение электронных блоков на автомобиле

Главная Laguna Лагуна 2 (2001-2007) Кузов и салон Экстерьер (наружные элементы)

0

Примечание. Во время проведения сварочных работ в автомобиле необходимо: отключить аккумуляторную батарею. снять или отключить электрические приборы (ЭБУ и т.д ), которые находятся поблизости от зоны проведения работ и которые могут быть повреждены вследствие воздействия высоких температур или прохождения тока.

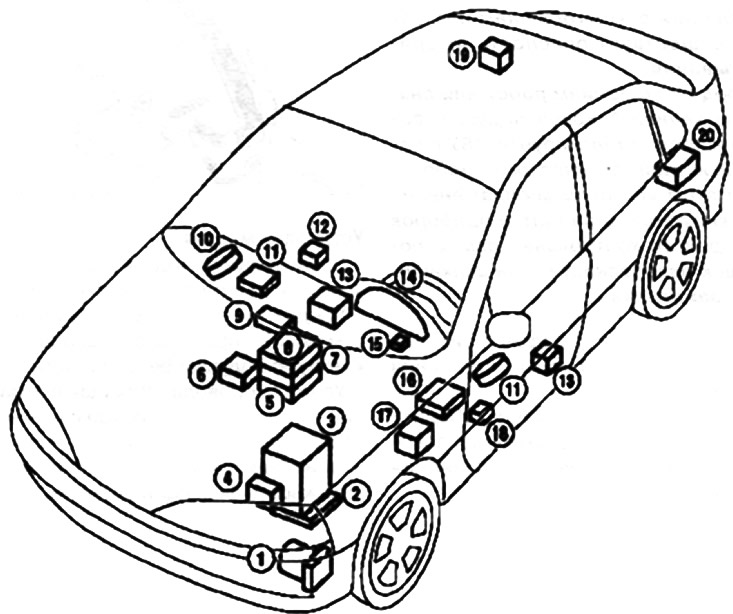

Расположение электронных блоков на автомобиле: 1 - ЭБУ АБС; 2 - ЭБУ системы впрыска; 3 - аккумуляторная батарея; 4 - ЭБУ АКП (в зависимости от модификации); 5 - считывающее устройство карточки Рено; 6 - центральный коммуникационный блок; 7 - панель управления климатической установкой; 8 - аудиосистема и система навигации; 9 - дисплей на щитке приборов; 10 - электродвигатели мультиплексного импульсного стеклоподъемника; 11 - речевой синтезатор; 12 - датчики бокового удара; 13 - ЭБУ подушек безопасности; 14 - щиток приборов (модификация в максимальной комплектации); 15 - электрический замок рулевой колонки. 16 - ЦЭКБС; 17 - ЭБУ ксеноновых фар; 18 - система запоминания регулировок водительского места; 19 - ЭБУ системы парковки; 20 - ченджер компакт-дисков
