Снятие

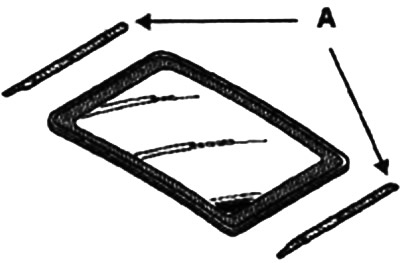

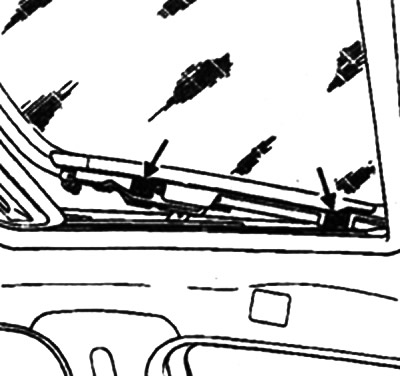

После снятия двух крышек механизма, снимите четыре болта крепления А (М5 головка BTR4).

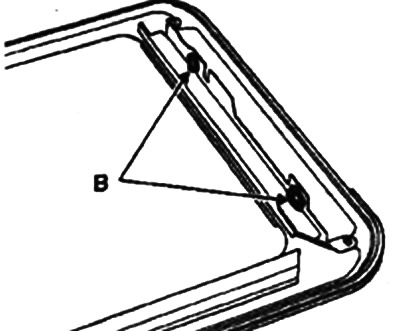

Обратите внимание на вставки В.
После установки люка крыши приступите к регулировке панели.
Зазоры между панелью и вырезом в крыше под люк должны быть равномерно распределены между передней и задней сторонами, а также между правой и левой сторонами.

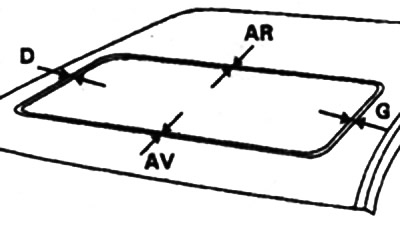

С помощью линейки проверьте в трех точках распределения зазоров.

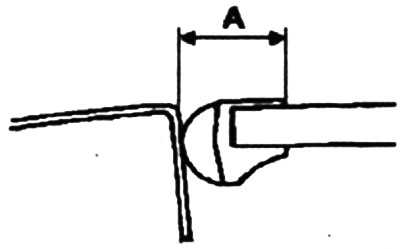

Измерение необходимо производить между вырезом в крыше под люк и верхней частью формовки А.
- Линия AV (передняя сторона): 14±1.
- Линия AR (задняя сторона): 14±1.
- Линия D (правая сторона): 15±0,5.
- Линия G (левая сторона): 15±0,5.
Регулировка задних, передних и боковых зазоров
Эта операция должна выполняться после снятия подвижной панели или люка в сборе.

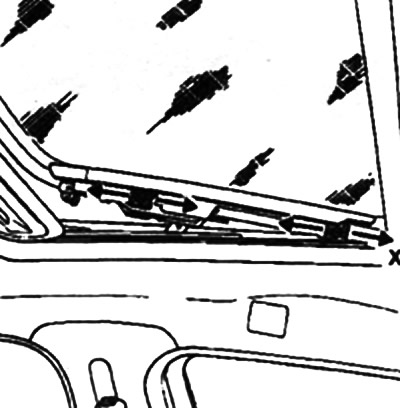

Регулировка производится при закрытом положении панели и четырех болтах крепления, это позволяет отрегулировать панель по оси X.

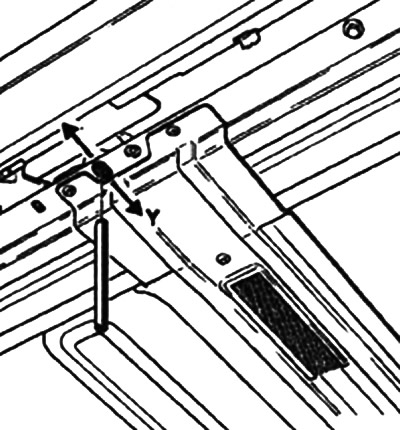

Для регулировки по оси Y необходимо слегка отпустить болты крепления люка. Установить два цилиндрических стержня диаметром 10 мм в специально предназначенные отверстия, чтобы зафиксировать механизм привода люка по оси X и установить панель по оси Y.
Регулировка зазоров по высоте по оси (Z)
Установите люк в закрытое положение.
Так же, как и при регулировке переднего и заднего зазоров, регулировка осуществляется с помощью болтов и панели, см. выше.
Установите линейку на ребро в области выреза в крыше под люк и убедитесь в том, что он находится на одном уровне с подвижной панелью.

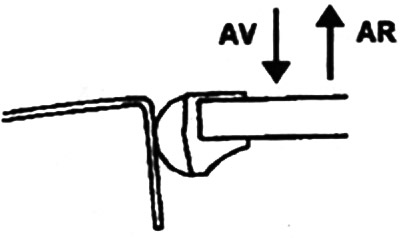

Регулировка no высоте: допуск для задней части: 1 мм по выступанию панели.
Допуск для передней части: 1 мм по заглублению панели.
