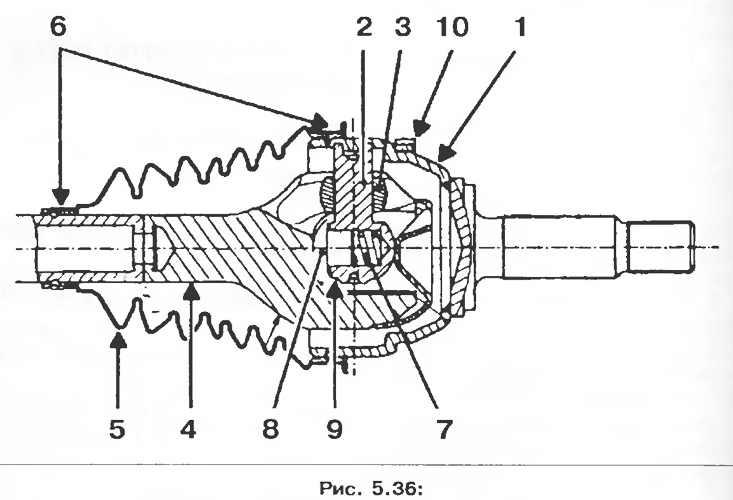

1 - Корпус шарнира;
2 - Трехшиповик;
3 - Ролик;
4 - Обойма шарнира вала;
5 - Полимерный чехол;
6 - Хомуты;
7 - Пружина;
8 - Толкатель;
9 - Шайба;
10 - Зубчатый венец колесного датчика АБС.
Снятие и установка
1. Снимите оба хомута 6, исключая повреждение канавки на корпусе шарнира.
2. По возможности максимально удалите смазку.
Для замены полимерного чехла необходимо будет снять детали со стороны коробки передач (шарнир RC 462 или GI 69).
Примечание. Часть правых приводных валов оснащают вибрационными демпферами; в случае повреждения полимерного чехла замените приводной вал в сборе.
3. Снимите чехол и замените его новым.
4. Разделите пополам рекомендуемый объем смазки между чехлом и корпусом шарнира.
Примечание. Необходимо соблюдать объем смазки, указанный в разделе эксплутационных материалов.
5. Расположите два выступающих пояска чехла в установочных канавках.
6. Отрегулируйте содержание воздуха внутри чехла.
7. Установите и затяните хомуты.
