Кангу 1 (1997-2007)

Сцепление — общие сведения

Главная Kangoo Кангу 1 (1997-2007) Трансмиссия Сцепление

0

Сцепление однодисковое сухое с троссовым приводом.

Упорный выжимной подшипник установлен по беззазорной схеме.

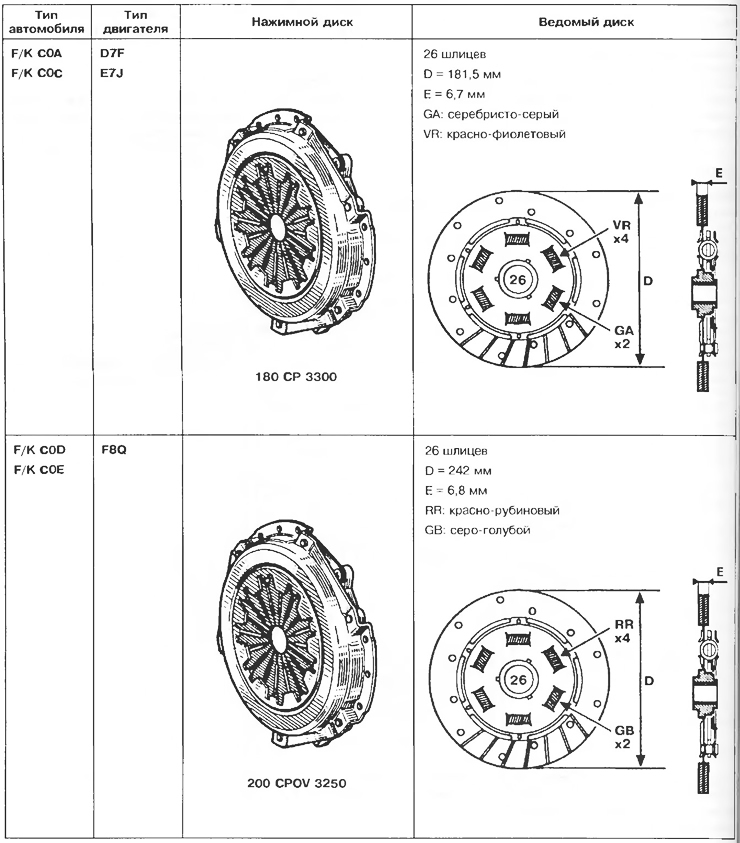

Таблица 5.1. Технические данные



Необходимый специальный инструмент


  • Mot. 582 или Mot.582-01 Фиксатор.

Моменты затяжки, Нм


  • Болт крепления кожуха нажимного диска к маховику: 20.

Снятие

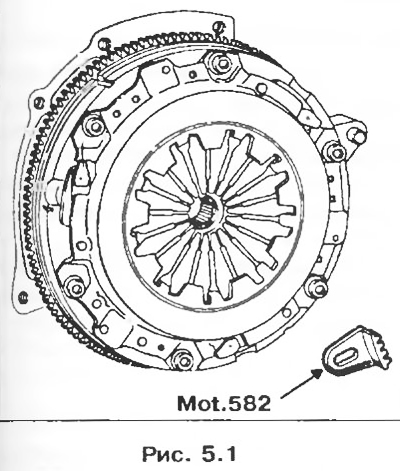

1. Установите фиксатор Mot 582 или Mot 582-01.

2. Отверните болты крепления кожуха нажимного диска и снимите нажимной и ведомый диски.

3. Проверьте и замените неисправные части.



Установка



1. Очистите шлицы первичного вала коробки передач и установите нажимной диск в сборе с кожухом, ничего не смазывая.

2. Установите ведомый диск (выступ на ступице должен быть обращен в сторону коробки передач).

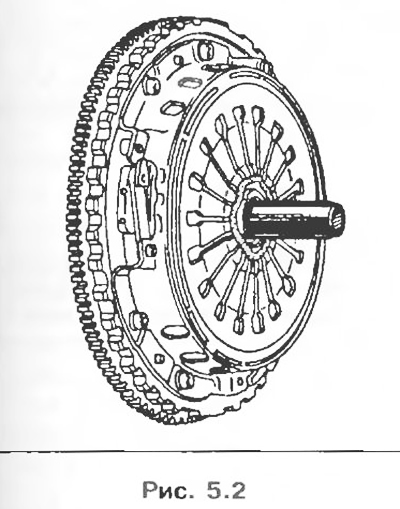

3. Отцентрируйте ведомый диск с помощью оправки, входящей в ремонтный комплект.



4. Постепенно затяните крест-накрест болты крепления кожуха нажимного диска, а затем окончательно 'затяните болты крепления с требуемым моментом затяжки.

5. Снимите фиксатор Mot. 582 или Mot 582-01.

6. Смажьте смазкой MOLYKOTE BR2:
  • направляющую втулку упорного выжимного подшипника;
  • рабочие поверхности вилки выключения сцепления.

7. После установки коробки передач установите трос на вилку выключения сцепления, зубчатый сектор механизма компенсации износа и убедитесь, что механизм компенсации износа в рабочем состоянии.

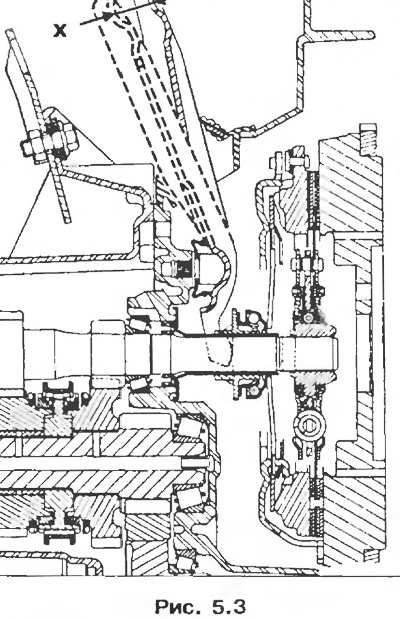

8. Проверьте рабочий ход вилки выключения сцепления. Ход вилки должен составлять: Х= 27,4-30,7 мм.

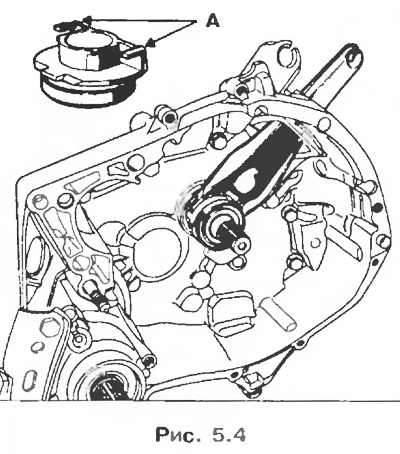

Примечание. В случае ремонта, не требующего снятия коробки передач, или после установки коробки передач, не приподнимайте вилку выключения сцепления, поскольку она может выйти из лапок А в обойме подшипника упорного выжимного подшипника.
