Впускной и выпускной коллекторы

Моменты затяжки, Нм

• Шпильки крепления коллекторов к головке блока цилиндров: 10.
• Гайки шпилек крепления коллекторов к головке блока цилиндров: 27.
• Болт крепления кронштейна на впускном коллекторе: 25.
• Болт крепления кронштейна на блоке цилиндров: 25.

Снятие

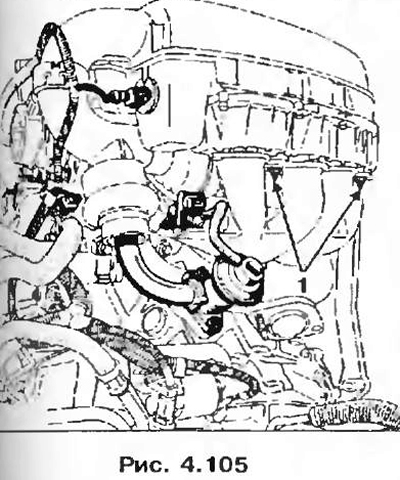

1. Снимите воздушный фильтр (два болта крепления сверху, два болта крепления снизу) 1.



2. Выверните, действуя сверху, две гайки крепления приемной трубы к коллектору.

3. Отпустите гайку хомута, обеспечивающего соединение приемной трубы с трубой глушителя.

4. Сместите приемную трубу в сторону коробки передач.

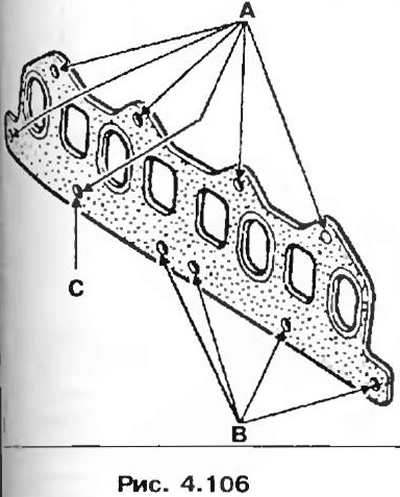

5. Снимите гайки крепления коллекторов сверху А, снизу В.

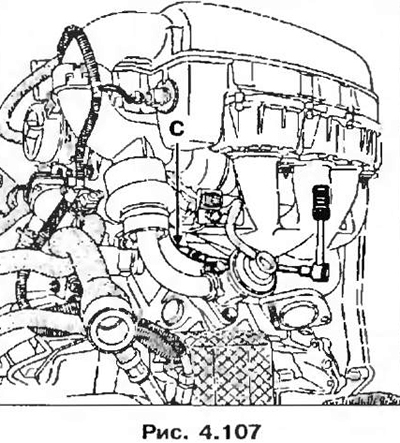

Примечание. Для снятия гайки С, расположенной над стартером, используйте торцевой ключ (с квадратом 6,35 мм), а также универсальный удлииннитель с карданным шарниром.

Установка

1. Замените прокладку коллекторов (металлическая часть прокладки должна быть обращена к коллекторам).

2. Замените прокладку между впускным коллектором и воздушным фильтром.

3. Замените стальную прокладку между выпускным коллектором и приемной трубой.

4. Выполните остальные операции по установке в порядке, обратном снятию.
