Насос системы охлаждения

Необходимый специальный инструмент и оборудование

• Mot. 1202 Щипцы для хомутов.
• Приспособление для поддержания двигателя.

Моменты затяжки, Нм

• Болт крепления водяного насоса.
• Болт шкива водяного насоса.
• Болт крепления шкива коленчатого вала: 20 + 115 ± 15°.

Снятие

1. Установите автомобиль двухстоечный подъемник.

2. Отсоедините аккумуляторную батарею.

3. Слейте охлаждающую жидкость из системы охлаждения двигателя, отсоединив отводящий шланг в радиаторе.

4. Установите приспособление для поддержания двигателя.

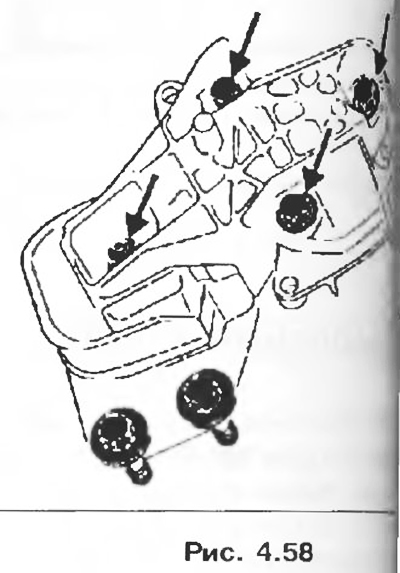

5. Снимите:

• пластмассовую крышку кронштейна опоры маятниковой подвески двигателя;
• верхний кронштейн опоры подвески двигателя.

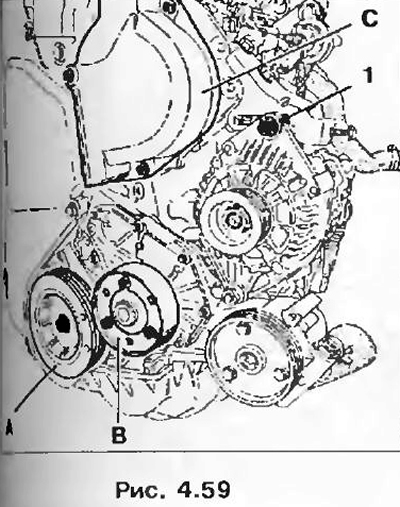

6. Снимите:

• передний правый подкрылок;
• ремень привода вспомогательнoro оборудования;
• шкив коленчатого вала А;
• шкив привода водяного насоса B, максимально опустив двигатель;
• крышку ТНВД С;
• болт 1 и отведите генератор вправо.

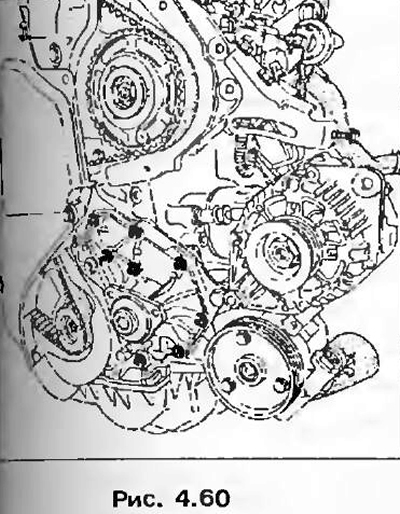

7. Снимите болты крепления водяного насоса и извлеките его, действуя сверху.

Очистка

Внимание! Не допускается очищать привалочные поверхности алюминиевых деталей инструментом с острой кромкой. Для растворения прилипших остатков приладки используйте состав Decapjoint.

Нанесите состав на очищаемую поверхность. Выждите примерно десять минут, затем удалите прилипшие остатки прокладки деревянным шпателем. Эту операцию рекомендуется выполнять в перчатках.

Установка

1. Выполните установку в порядке, обратном снятию.

2. Установите ремень привода вспомогательного оборудования (см. «Техническое обслуживание»).

3. Залейте жидкость в систему охлаждения двигателя и удалите из нее воздух (см. «Техническое обслуживание»).
