Генератор — общие сведения

• Тип: Valeo А 11 VI 87.
• Номинальный ток отдачи: 75 А.

Диагностика

После 15 минут прогрева (при установившемся режиме) при напряжении на выводах 13,5 В.

Таблица 3.9



Данные автомобили оснащены генераторами переменного тока с внутренней вентиляцией, встроенным регулятором напряжения и сигнальной лампой в щитке приборов, вторая работает следующим образом:

• при включении зажигания лампа загорается;
• после пуска двигателя лампа гаснет;
• если лампа вновь загорается во время работы двигателя, то это указывает на неисправность в цепи зарядки аккумулятора.

Поиск неисправностей

Сигнальная лампа не загорается при включении зажигания.

Проверьте:

• надежность электрических соединений;
• не перегорела ли лампа (для этого соедините цепь с массой, лампа должна включиться).

Сигнальная лампа загорается во время работы двигателя.

Это указывает на неисправность цели зарядки, причиной которой монет быть:

• обрыв ремня привода генератора, обрыв провода между генератором и аккумулятором;
• повреждение внутренних частей генератора (ротора, статора, диодов или щеток);
• неисправность регулятора напряжения;
• слишком высокое выходное напряжение.

Клиент жалуется на отсутствие зарядки, а сигнальная лампа работает нормально.


Если регулируемое напряжение ниже 13,5 В, проверьте генератор

Причиной неисправности может быть:

• разрушение диода;
• обрыв фазы;
• образование нагара на контактных кольцах или их износ.

Проверка напряжения

Подключите вольтметр к полюсным клеммам аккумуляторной батареи, измерьте ее напряжение.

Запустите двигатель и повышайте его обороты до тех пор, пока стрелка вольтметра не стабилизируется на регулируемом напряжении.

Это напряжение должно быть в пределах между 13,5 В и 14,8 В.

Внимание! При выполнении на автомобиле работ, связанных с электросваркой, в обязательном порядке отсоедините аккумуляторную батарею и регулятор напряжения.

Снятие и установка

Необходимый специальный инструмент

• Mot. 1273 Прибор для проверки натяжения ремня

1. Установите автомобиль на двухстоечный подъемник.

2. Отсоедините аккумуляторную батарею, а также электрические разъемы генератора.

3. Снимите ремни привода генератора и насоса усилителя.

4. Снимите генератор.

5. Установка производится в порядке, обратном снятию.

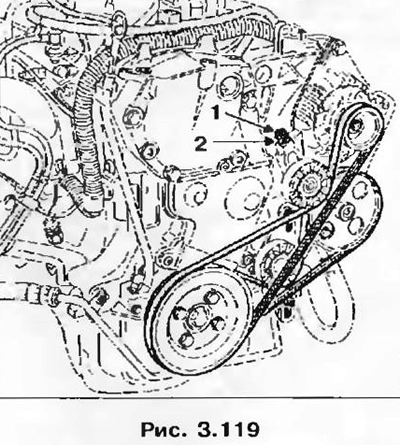

6. Натяните ремень с помощью болта 1 и затяните гайку 2 после замера натяжения ремня.



Регулировочные значения натяжения ремня приведены в главе «Техническое обслуживание».
