Ремень привода газораспределительного механизма

Необходимый специальный инструмент

• Mot. 1054 Фиксатор ВМТ.
• Mot. 1135-01 Приспособление для натяжения ремня привода газораспределительного механизма.
• Mot. 1273 Измеритель натяжения ремня.
• Mot. 1379 Приспособление для фиксации двигателя на подрамнике.
• Mot. 1386 Приспособление для предварительного натяжения ремня привода газораспределительного механизма.

Моменты затяжки, Нм

• Болт крепления шкива коленчатого вала: 90+20°.
• Болты крепления к двигателю кронштейна передней правой опоры маятниковой подвески: 62.
• Болты крепления к кузову кронштейна передней правой опоры маятниковой подвески: 62.
• Гайка крепления натяжного ролика ремня привода газораспределительного механизма: 50.

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Отсоедините аккумуляторную батарею.

3. Снимите:

• переднее правое колесо;
• ремень привода генератора и насос усилителя рулевого управления;
• шкив коленчатого вала.

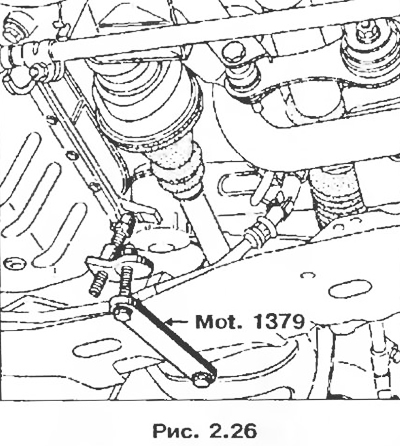

4. Установите приспособление Mot. 1379.

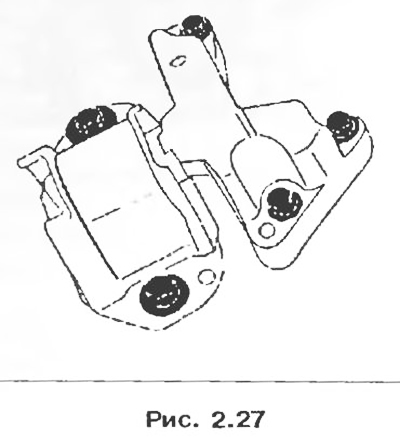

5. Снимите опору маятниковой подвески.



6. Снимите с головки блока цилиндров крышки водяного насоса и опоры маятниковой подвески.

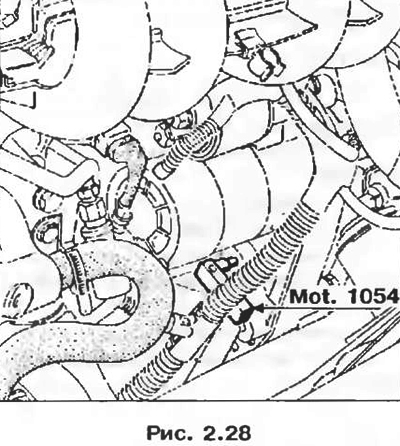

7. Проверните коленчатый вал двигателя по направлению вращения так, чтобы газораспределительный механизм занял положение регулировки (при этом метка на зубчатом шкиве распределительного вала должна быть напротив установочной метки на крышке головки блока цилиндров, а метка на зубчатом шкиве коленчатого вала — напротив установочной метки на передней крышке блока цилиндров), вставьте фиксатор Mot. 1054 в отверстие в маховике.

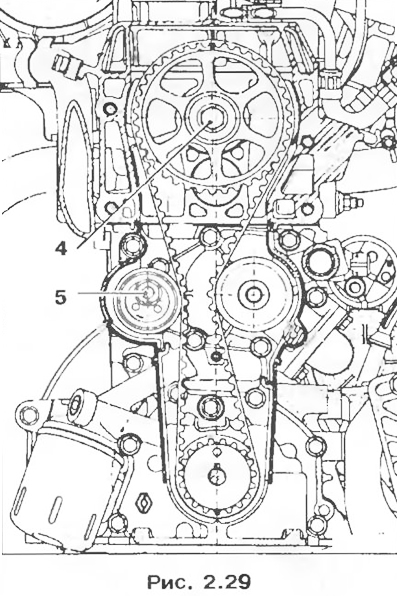

8. Снимите ремень привода газораспределительного механизма, отвернув гайку 5.

Установка

1. Совместите метки ремня привода газораспределительного механизма с метками на зубчатом шкиве распределительного вала и коленчатого вала.

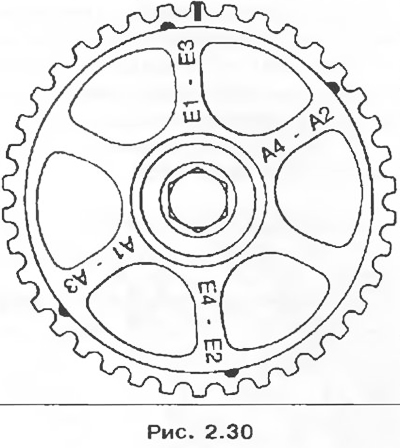

Внимание! На зубчатом шкиве распределительного вала имеется 5 меток; лишь нанесенная на стороне зуба метка прямоугольной формы соответствует положению ВМТ; остальные метки предназначены для регулировки зазоров в механизме привода клапанов.




2. Произведите натяжение ремня привода газораспределительного механизма (см. главу «Техническое обслуживание» раздел «Натяжение приводных ремней»).

3. Выполните установку в порядке, обратном снятию.

4. Установите опору маятниковой подвески.
