Электронасос омывателей стекол

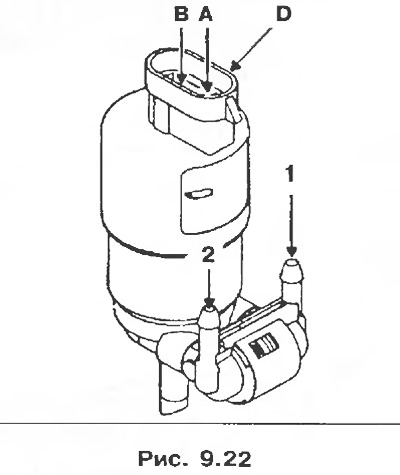

Данный автомобиль оборудован двухконтурным электрическим насосом Е, который может подавать жидкость из одного и того же бачка на передний или задний омыватель в зависимости от того, на какой из двух контактов разъема D подается питание.

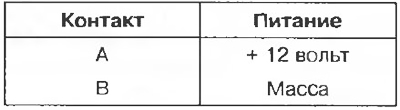

Возможны два случая.



Жидкость подается через патрубок 1, и работает передний омыватель.



Жидкость подается через патрубок 2, и работает задний омыватель.

Снятие

Для получения доступа к насосу омывателя:

• снимите рычаги стеклоочистителей с помощью специального приспособления Е1ё. 1294-01, предварительно пометив их положение;
• снимите прокладку решетки воздухозабора системы вентиляции салона;
• снимите решетку воздухозабора, предварительно сняв две боковые декоративные панели и отвинтив два болта;
• отсоедините трубку переднего омывателя.

При снятии насоса омывателя стекла Е необходимо пометить обе трубки (1 и 2), прежде чем их отсоединять.

Установка

1. Прежде чем устанавливать рычаги стеклоочистителей, проверьте, чтобы двигатель находился в исходном положении.

2. Очистите канавки осей рычагов стеклоочистителей металлической щеткой.

3. Установите рычаги стеклоочистителей, поставив щетки в положение, помеченное при снятии.

4. Поставьте новые гайки и затяните их с моментом 18 Нм (± 15 %)с помощью динамометрического ключа.
