Подрамник — общие сведения

Необходимый специальный инструмент

• Mot. 1040-01 Тележка для снятия и установки силового агрегата.
• T.Av. 476 Съемник шаровой опоры.

Моменты затяжки, Нм

• Болты крепления колес 90.
• Гайка крепления пальца рулевого шарнира 37.
• Болт крепления вилки карданного шарнира рулевого вала 25.
• Передний болт крепления подрамника диаметром 10 мм - 60.
• Задний болт крепления подрамника диаметром 12 мм - 105.
• Гайка крепления реактивной тяги подрамника к лонжерону 30.
• Гайка стяжного болта клеммового соединения пальца шаровой опоры с поворотным кулаком 55.
• Болт крепления реактивной тяги опоры двигателя 65.
• Болт крепления рулевого механизма 50.

Снятие

1. Отсоедините провода от выводов аккумуляторной батареи.

2. Установите автомобиль на двухстоечный подъемник.

3. Снимите колеса.

4. Отсоедините рулевые шарниры с помощью съемника T.Av. 476.

5. Отверните гайку стяжного болта клеммового соединения пальца шаровой опоры с поворотным кулаком.

6. Частично отсоедините, не снимая, грязезащитные щитки, чтобы получить доступ к верхнему болту крепления реактивной тяги подрамника на лонжероне, и отверните его.

7. Снимите приемную трубу и прикрепите нейтрализатор к деталям днища кузова.

8. Снимите болт крепления реактивной тяги опоры двигателя (со стороны двигателя).

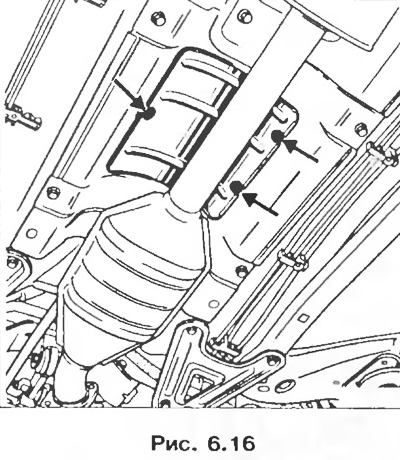

9. Снимите теплозащитный щиток над нейтрализатором и чехол рычага переключения передач.

10. Снимите механизм управления коробкой передач, отвернув по два болта с каждого края корпуса механизма.

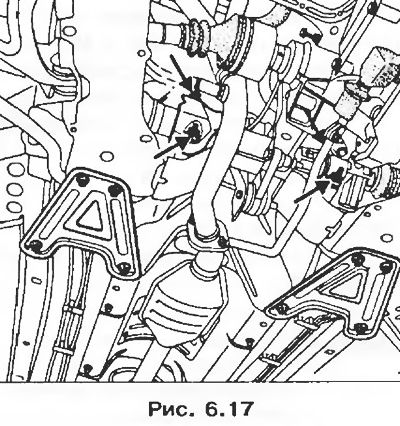

11. Снимите две гайки крепления теплозащитного щитка рулевого механизма.


12. Отвинтите гайки крепления рулевого механизма и прикрепите его к выпускному коллектору.



13. Установите тележку Mot. 1040-01 снизу подрамника.

14. Опустите подъемник до касания пола колес тележки.

15. Отверните болты крепления подрамника.

16. Осторожно поднимите подъемник.

Установка

Примечание: периодически заменяйте болты крепления подрамника и поддерживайте их затяжку с требуемыми моментами.

1. Установка производится в порядке, обратном снятию.

2. Установите два стержня вместо передних болтов крепления.

3. Подведите подрамник вплотную к кузову.

4. Затяните, но не окончательно, задние болты крепления (начинайте с самого длинного правого болта).

5. Замените спереди подрамника вставленные стержни болта крепления.

6. Затяните четыре болта крепления с требуемым моментом, начиная сзади.

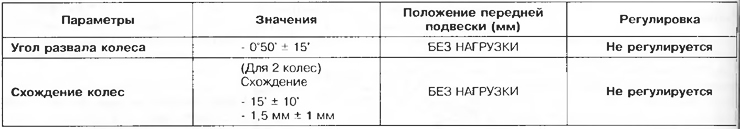

7. Обеспечьте правильную установку теплозащитных щитков.
