Насос усилителя рулевого управления

Необходимый специальный инструмент

• Mot. 453- 01 Зажим для шлангов.
• Т. Аг. 1094 Съемник.

Двигатель D7F без кондиционера

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Снимите ремень привода насоса усилителя рулевого управления.

3. Снимите шкив.

4. Установите зажим Mot. 453-01 на подводящую трубку.

5. Отсоедините подводящую трубку и трубку высокого давления. Примите меры к сбору рабочей жидкости (прикройте генератор).

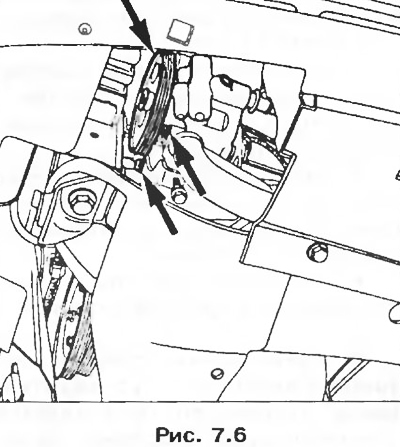

6. Отверните три болта крепления и снимите насос.

Установка

1. Установка производится в порядке, обратном снятию. Соблюдайте процедуру натяжения ремня (см. главу «Техническое обслуживание»).

2. Заполните контур усилителя рабочей жидкостью, вращая рулевой механизм от упора до упора.

Двигатель E7J без кондиционера

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Снимите ремень генератора.

3. Снимите ремень привода насоса усилителя рулевого управления.

4. Снимите генератор.

5. Установите зажим Mot. 453-01 на подводящую трубку.

6. Отсоедините подводящую трубку и трубку высокого давления.

Примите меры к сбору рабочей жидкости.

7. Отверните три болта крепления и снимите насос.

Установка

1. Установка производится в порядке, обратном снятию. Соблюдайте процедуру натяжения ремня (см. главу «Техническое обслуживание»).


2. Заполните контур усилителя рабочей жидкостью, вращая рулевой механизм от упора до упора.

Двигатель F8Q без кондиционера

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Снимите правое колесо.

3. Снимите правый грязезащитный щиток.

4. Снимите бампер (10 болтов крепления).

5. Снимите ремень привода вспомогательного оборудования.

6. Снимите шкив.

7. Установите зажим Mot. 453-01 на подводящую трубку.

8. Отсоедините подводящую трубку и трубку высокого давления. Примите меры к сбору рабочей жидкости.

9. Отверните три болта крепления и снимите насос.

Установка

1. Установка производится в порядке, обратном снятию. Соблюдайте процедуру натяжения ремня (см. главу «Техническое обслуживание»).

2. Заполните контур усилителя рабочей жидкостью, вращая рулевой механизм от упора до упора.
