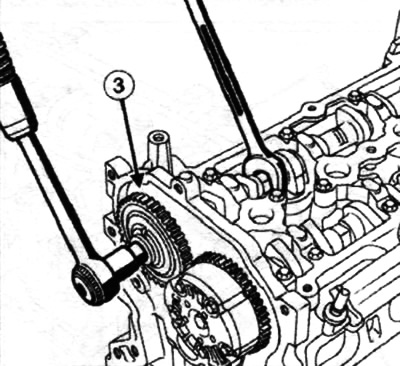

Снимите шестерню распределительного вала выпускных клапанов (3) с помощью плоского ключа и ключа-трещотки.

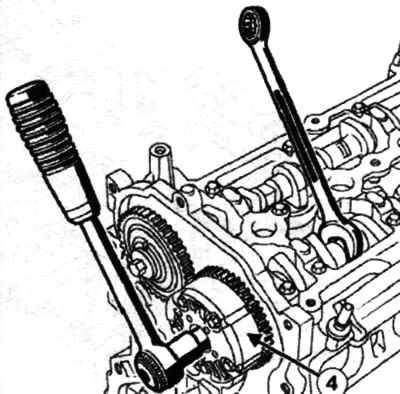

Снимите фазорегулятор распределительного вала впускных клапанов (4) с помощью плоского ключа и ключа-трещотки.
Замените:
- болт крепления зубчатого шкива распределительного вала выпускных клапанов;
- болт крепления фазорегулятора распределительного вала впускных клапанов.
Очистите зубчатые шкивы при помощи очистителя.
Проверьте, чтобы зубья шкивов не были сломаны, сколоты или поцарапаны.
Установите:
- фазорегулятор впускных клапанов (5), совместив отметки (6);
- болт крепления фазорегулятора распределительного вала впускных клапанов.

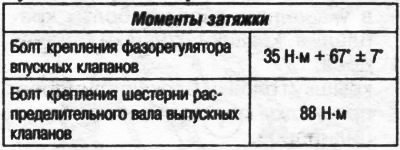

Затяните требуемым моментом и доверните на указанный угол болт крепления фазорегулятора впускных клапанов 35 Нм + 67°±7° с помощью плоского ключа (7), чтобы заблокировать распределительный вал впускных клапанов.
 |  |
Установите:

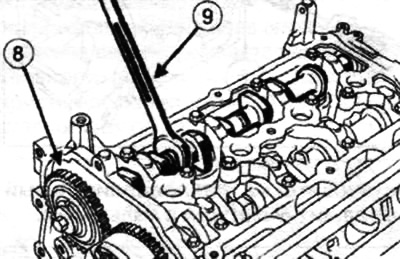

- зубчатый шкив распределительного вала выпускных клапанов (8)
- болт крепления зубчатого шкива распределительного вала выпускных клапанов.
Затяните требуемым моментом болт крепления шестерни распределительного вала выпускных клапанов 88 Нм с помощью плоского ключа (9), чтобы заблокировать распределительный вал выпускных клапанов.
