Сборка шатунов с поршнями двигателя К4М

Поршневые пальцы установлены с натягом в верхних головках шатунов и свободно вращаются в бобышках поршней. Используйте комплект (Mot. 574-22) и приспособление (Mot. 574-24).

Визуально проверьте:

• состояние шатунов (скручивание и изгиб);
• чистоту опорных поверхностей крышки и кривошипной головки шатуна.

Используйте плитку для нагрева мощностью 1500 Вт.

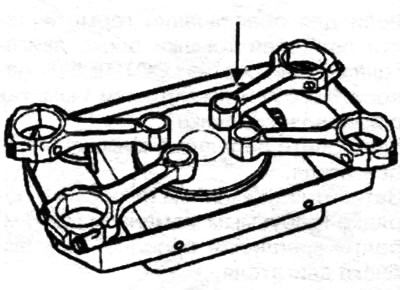

Поместите верхние головки шатунов на плитку.

Убедитесь в том, что верхние головки шатунов соприкасаются с плиткой по всей поверхности.

На каждую головку шатуна положите (в качестве индикатора температуры) кусочек оловянного припоя в точке, показанной на рисунке стрелкой, где температура плавления составляет примерно 250°С.



Нагревайте верхние головки шатунов до расплавления припоя.
