Проверка зазора между стержнями и направляющими втулками клапанов двигателя К4М

Главная Fluence Флюенс 1 (2009-2019, бензин) Силовой агрегат Ремонт двигателей

0

Проверка зазора между стержнем и направляющей втулкой клапана производится двумя способами.

Первый способ.

Приподнимите головку клапана на 25 мм, затем измерьте индикатором перемещение клапана по направлению стрелок под углом 90° к оси распределительного вала. Половина полученной величины равна значению зазора между стержнем и направляющей втулкой клапана.

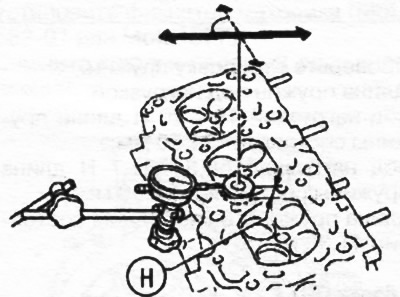

Проверка зазора между стержнями и направляющими втулками клапанов (первый способ)


Второй способ.

Измерьте диаметр стержня клапана и внутренний диаметр направляющей втулки.

Величина зазора между направляющей втулкой и стержнем клапана, вычисляется путем вычитания величин двух измеренных диаметров.

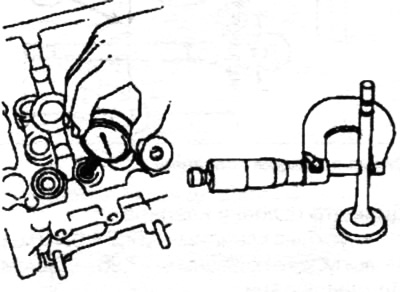

Проверка зазора между стержнями и направляющими втулками клапанов (второй способ)


Номинальный зазор:
  • для впускных клапанов — 0,015 - 0,048 мм;
  • для выпускных клапанов — 0,029 - 0,062 мм.
