Флюенс 1 (2009-2019, бензин)

Разъем приборной панели / двери пассажира

Главная Fluence Флюенс 1 (2009-2019, бензин) Электрооборудование Электрические схемы

0

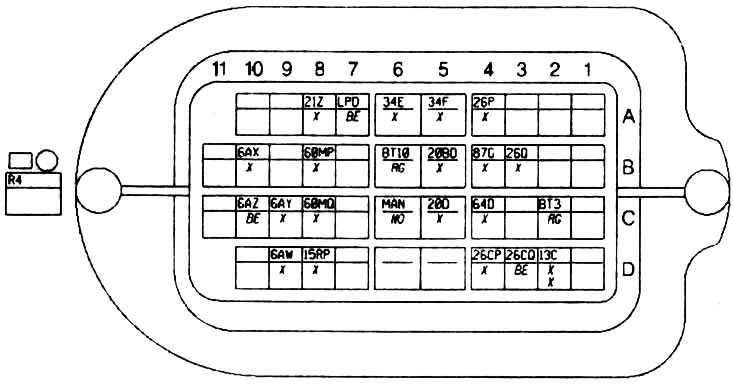

Разъем приборной панели / двери пассажира





№мм3
C20.5BT3«+» аккумуляторной батареи с временной задержкой 3LA13
D20.35IX«-» лампы плафона освещения салонаLA13
D20.5IX«-» лампы плафона освещения салонаLA13
B30.3526QСигнал инфракрасного датчика в ручках дверей со стороны пассажираLA12D
D30.3526CQСигнал В наружной антенны системы «Автомобиль без ключа» на правой передней двериLA13
А40.3526Р«+» инфракрасного датчика ручек дверейLA12D
В40.3587G«-» однопозиционного выключателя сиденья пассажираLA13
С40.564DУправление указателями правых поворотовLA13
D40.3526СРСигнал А наружной антенны системы «автомобиль без ключа» на правой передней двериLA13
А51.034Fправого переднего громкоговорителяLA23
В51.020BDУправление электродвигателем замков передней / задних дверей пассажиров на открываниеLA23
С51.0200«+» закрывания центрального замкаLA23
А61.034Е«+» правого переднего громкоговорителяLA23
В62.5ВТ10«+» аккумуляторной батареи с временной задержкой 10LA23
С62.5MANЭлектрическая «масса» правой поперечины приборной панелиLA23
А70.5LPD«+» правого габаритного огня через предохранительLA13
А80.3521ZСигнал импульсного стеклоподъемника сети UN (местная коммутационная сеть)LA13
В80.560МР«+» сигнала правого переднего бокового датчика удара (подушка безопасности)LA13
С80.560MQ«-» сигнала правого переднего бокового датчика удара (подушка безопасности)LA13
D80.515RP«+» электрообогрева зеркал заднего вида через предохранительLA13
С90.56AYОбщий электродвигатель зеркал заднего вида со стороны пассажираLA13
D90.56AWУправление перемещением в вертикальной плоскости зеркала заднего вида со стороны пассажираLA13
В100.56АХУправление перемещением в горизонтальной плоскости зеркала заднего вида со стороны пассажираLA13
С100.56AZУправление электродвигателем складывающегося зеркала заднего вида со стороны пассажираLA13
