Флюенс 1 (2009-2019, бензин)

Разъем электропроводки приборной панели / передней части двигателя

Главная Fluence Флюенс 1 (2009-2019, бензин) Электрооборудование Электрические схемы

0

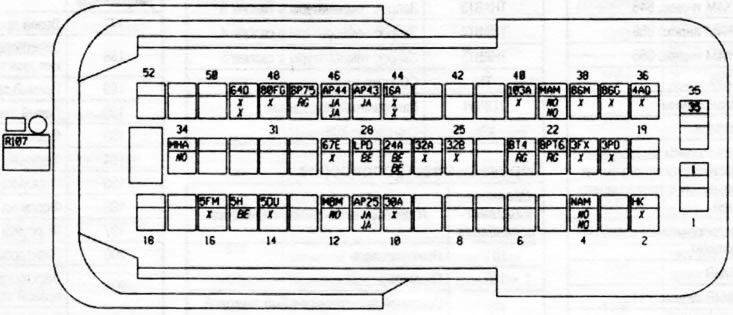

Разъем электропроводки приборной панели / передней части двигателя





№мм3
20.5НКДиагностическим сигнал КCU12
40.5МАМЭлектронная «масса» левого верхнего лонжеронаCU12
40.5NAMЭлектронная «масса» левого верхнего лонжеронаCU12
100.353QAСигнал лампы минимального уровня тормозной жидкостиCU12
110.5АР25«+»после замка зажигания через предохранитель, предохранитель подушки безопасностиCU12
110.5АР25«+» после замка зажигания через предохранитель, предохранитель подушки безопасностиCU12
121.0МВМЭлектрическая «масса» ЦЭКБС 2CU12
140.355DUУправление блоком рычага переключения передачCU12
150.355НУправление импульсным выключателем N+1CU12
160.355FMУправление многофункциональным переключателем, нижний контактCU12
200.353PDВыключатель ограничителя скоростиСИ 12
210.353FXУправление выключателя круиз-контроляCU12
220.5ВРТ6«+» аккумуляторной батареи через предохранитель с временной задержкой 6CU12
230.5ВТ4«+» аккумуляторной батареи с временной задержкой 4CU12
250.3532ВСигнал 1 датчика уровня маслаCU12
260.3532АСигнал 2 датчика уровня маслаCU12
270.3524А«+» электродвигателя заднего стеклоподьемникаCU12
270.524А«+» электродвигателя заднего стеклоподьемникаCU12
280.5LPD«+» правого габаритного огня через предохранительCU12
291.567Е«+» напряжения питания через предохранитель и реле на звуковой сигналCU12
340.5МНАОбщая «масса» двигателяCU12
360.354АQУправление выключателя системы стабилизации траекторииCU12
370.3586GУправление программированием регулятора скоростиCU12
380.3586МСигнал возврата программирования регулятора скоростиCU12
390.5МАМЭлектрическая «масса» левой поперечины приборной панелиCU12
390.5МАМЭлектрическая «масса» левой поперечины приборной панелиCU12
400.5103АУправление установкой фарCU12
440.3516А«+» омывателя ветрового стеклаCU12
440.516А«+» омывателя ветрового стеклаCU12
451.0АР43«+» после замка зажигания через предохранительCU12
460.5АР44«+» после замка зажигания через предохранитель ЭБУ рулевого управления с усилителемCU12
460.5АР44«+» после замка зажигания через предохранитель ЭБУ рулевого управления с усилителемCU 12
470.75ВР75«+» АКБ через предохранитель / предохранитель системы охранной сигнализацииCU12
480.580FGКодированный сигнал центрального электричепого блока / ЦЭКБСCU12
490.3564QУправление реле времени, реле-прерыватель указателей поворота и аварийной сигнализацииCU12
490.3564QУправление реле времени, реле-прерыватель указателей поворота и аварийной сигнализацииCU12
