Флюенс 1 (2009-2019, бензин)

Разъем электропроводки левой задней части кузова /левой задней двери

Главная Fluence Флюенс 1 (2009-2019, бензин) Электрооборудование Электрические схемы

0

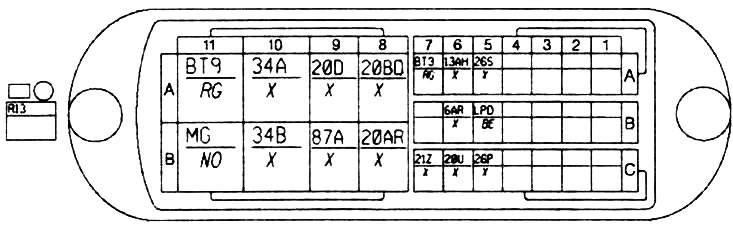

Разъем электропроводки левой задней части кузова /левой задней двери





№мм3
А50.3526SСигнал инфракрасного датчика в ручке задней двери со стороны водителяLADS
В50.35LPD«+» правого габаритного огня через предохранительLAOS
С50.526Р«+» инфракрасного датчика ручки дверейLADS
А60.513АН«+» управляющего реле времени освещения задней части полаLADS
В60.56AR«-»управляющего сигнала на светодиод системы обеспечения безопасности детейLADS
С60.3520U«-» сигнала блокировки внутренней ручки левой задней двериLADS
А70.35ВТЗ«+» аккумуляторной батареи с временной задержкой 3LADS
С70.521ZСигнал импульсного стеклоподъемника сети UN (местная коммутационная сеть)LAOS
А81.020BDУправление электродвигателем замков передней / задних дверей пассажиров на открываниеLA13
М1.020ARУправление электродвигателем блокировки внутренней ручки двериLA13
А91.020D«+» закрывания центрального замкаLA13
В90.3587А«-» однопозиционного выключателя задней левой двериLA13
А101.534А«+» левого заднего громкоговорителяLA23
В101.5348«-» левого заднего громкоговорителяLA23
АН2.5ВТ9«+» аккумуляторной батареи с временной задержкой 9LA23
В112.5MG«Масса» левой задней части кузоваLA23
