Флюенс 1 (2009-2019, бензин)

Снятие ЦЭКБС

Главная Fluence Флюенс 1 (2009-2019, бензин) Электрооборудование Предохранители и реле

0

Выключите зажигание.

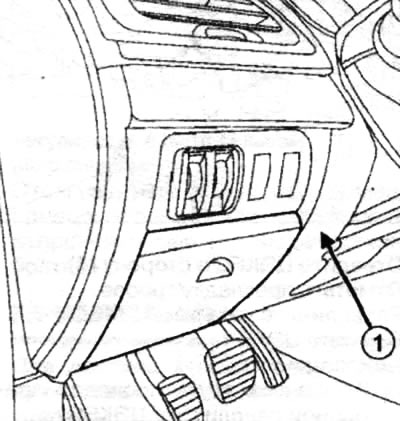

Отключите аккумуляторную батарею. Снимите нижнюю облицовку приборной панели (1).

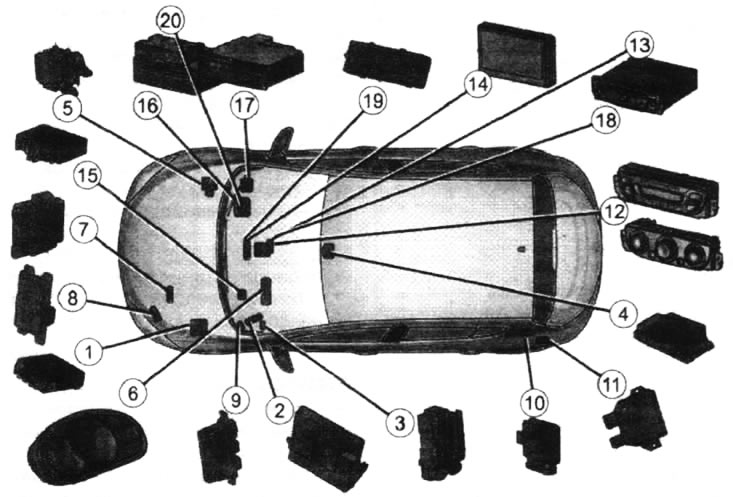

ЭБУ автомобиля:
1 — блок защиты и коммутации;
2 — ЦЭКБС;
3 — блок предохранителей и реле в салоне;
4 — ЭБУ подушек безопасности;
5 — гидроблок ABS;
6 — комбинация приборов;
7 — ЭБУ системы впрыска бензинового двигателя;
8 — ЭБУ автоматической коробки передач;
9 — ЭБУ передних приборов освещения;
10 — блок управления автоматическим стояночным тормозом;
11 — ЭБУ системы контроля парковки;
12 — панель управления климатической установкой;
13 — аудиосистема с блоком навигации;
14 — дисплей системы навигации;
15 — блок интерфейса мультимедийной сети;
16 — ЭБУ системы навигации;
17 — тюнер-усилитель;
18 — радиоприемник;
19 — дисплей;
20 — ЭБУ выносного разъема мультимедийной сети.



Внимание. Чтобы предотвратить полную блокировку рулевой колонки, никогда не устанавливайте на автомобиль ЦЭКБС, который ранее использовался на другом автомобиле.

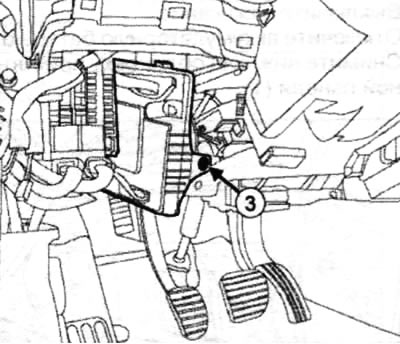

Отверните винт крепления (3) ЦЭКБС.

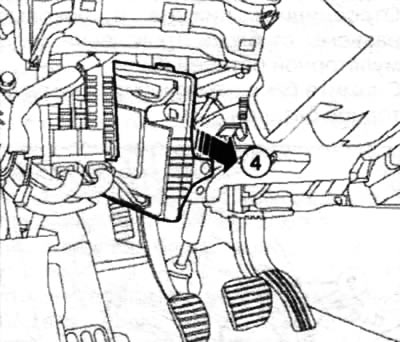

Отведите ЦЭКБС в сторону (4).

Отметьте прокладку тросов.

Разъедините разъемы ЦЭКБС. Снимите ЦЭКБС.

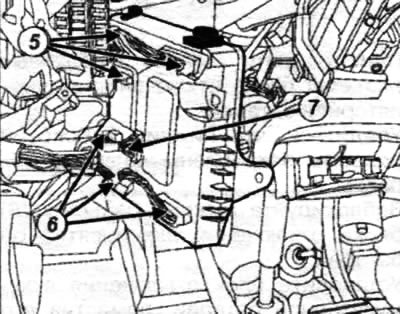

Присоедините:
  • 3 разъема жгута проводов приборной панели (5) к ЦЭКБС;
  • 3 разъема (6) жгута проводов стойки ветрового стекла к ЦЭКБС;
  • разъем жгута проводов моторного отсека (7) к ЦЭКБС.


Установите ЦЭКБС.

Установите жгуты проводов в положения, отмеченные при снятии.

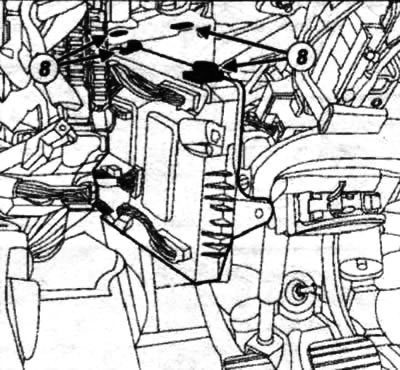

Расположите выступы (8) напротив соответствующих мест (8).

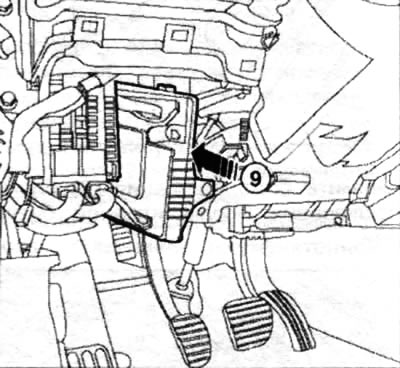

Установите ЦЭКБС, нажав в точке (9).

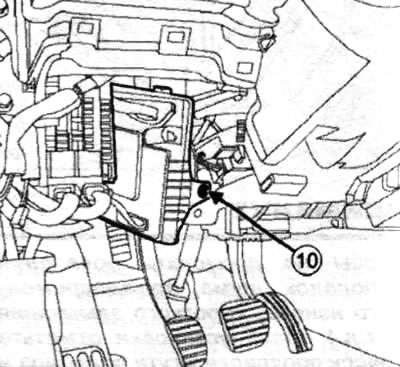

Закрепите ЦЭКБС на опоре с помощью болта (10).
