Флюенс 1 (2009-2019, бензин)

Жгуты электропроводки двери переднего пассажира

Главная Fluence Флюенс 1 (2009-2019, бензин) Электрооборудование Оборудование и приборы

0

Внимание. Чтобы не допустить появления неполадок (шума, преждевременного износа, короткого замыкания т.д.) после установки отметьте трассу прокладки жгута проводов и уединение разъемов.

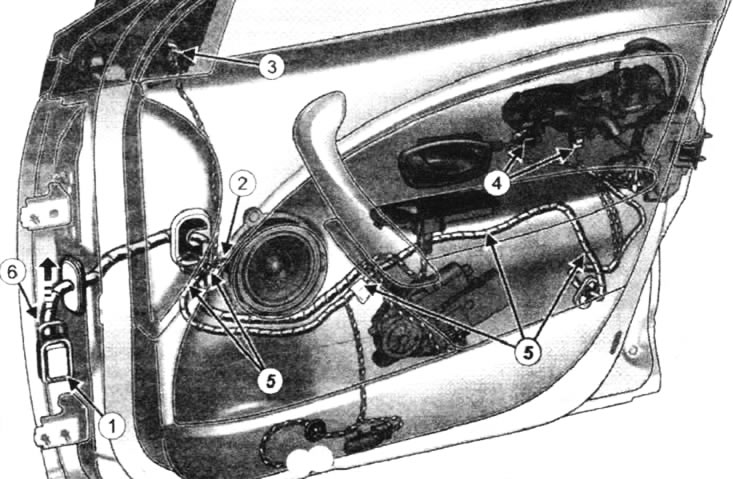

Разблокируйте в точке (6) разъем передней двери (1).

Отсоедините:
  • разъем передней двери (1);
  • разъем громкоговорителя (2) передней двери;
  • колодку проводов наружного зеркала заднего вида (3).

Отсоедините разъемы (4) от ручки средней двери.

Отсоедините фиксаторы (5) от жгута доводов передней двери.

Снимите жгут проводов передней двери.

Внимание. Чтобы не допустить повреждений во время установки, убедитесь, что жгут проводов не закреплен (держателем, пластмассовым хомутом, липкой лентой, неразъединенным разъемом и т.д.).

Снимите жгут проводов передней двери.

В случае замены старого жгута на жгут проводов с большим числом ответвлений зафиксируйте неиспользуемые колодки проводов.



Установите жгут проводов передней двери.

Закройте фиксаторы жгута проводов передней двери в точке (5).

Присоедините разъемы.

Заблокируйте разъем боковой передней двери (1), опустив замок вниз до упора.

Убедитесь, что замок (6) опущен до упора (в противном случае возможно плохое соединение).


Включите зажигание.

Проверьте работу всех компонентов передней двери.

Проверьте работу все компонентов, которые управляются элементами управления передней двери.
