Замена задних тормозных колодок

Проверьте толщину колодок. Для этого поднимите автомобиль, снимите колесо и посмотрите через смотровое отверстие в корпусе цилиндра.

• Минимальная толщина тормозных колодок: 1 мм.
• Предельный износ: 2,0 мм.

Установите автомобиль на подъемник.

Снимите задние колеса.

Отсоедините от держателей тросы привода стояночного тормоза.

Открутите болты крепления нижних направляющих пальцев скоб.

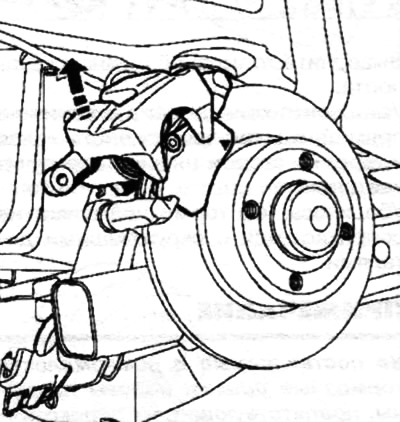

Поверните вверх тормозные суппорты.



Снимите тормозные колодки.

Проверьте состояние элементов тормозной системы (замените поврежденные детали).

Очистите направляющие колодок и суппорты.

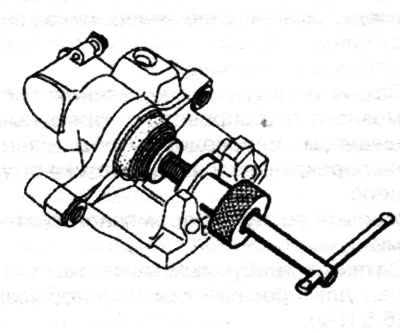

Переместите поршень внутрь цилиндра до упора с помощью специального приспособления (Fre. 1190-01).



Установите новые тормозные колодки.


Закрутите болты крепления направляющих пальцев.

Примечание. Нанесите на резьбу направляющих пальцев состав FRENBLOC (или его эквивалент) перед их установкой.

Затяните требуемым моментом 36 Нм болты нижнего крепления направляющих пальцев суппорта.

Установите тросы привода стояночного тормоза.

Примечание. Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

Потяните несколько раз за рукоятку привода стояночного тормоза для активизации системы стояночного тормоза и устройства автоматической компенсации износа тормозных колодок.

Установите колеса.
