Снимите аккумуляторную батарею.
Снимите воздушный резонатор.
Снимите поддон аккумуляторной батареи.
Снимите ЭБУ системы впрыска.
Снимите воздухозаборный патрубок, воздушный патрубок и корпус воздушного фильтра.
Снимите левое переднее колесо, подкрылок и оба глушителя шума впуска (автомобили с двигателем H4J).
Отсоедините тросы выбора и переключения передач от коробки передач.
Отсоедините оба троса от рычагов на коробке передач.
Сожмите наконечник троса в точках (А), потяните фиксатор в направлении (В) и приподнимите трос в точке (С).
Вставьте заглушки в наконечники тросов выбора передач.
Снимите концевой выключатель педали тормоза.
Удалите шприцом тормозную жидкость из бачка, чтобы ее уровень находился ниже отверстия подачи жидкости в главный цилиндр сцепления. Разъедините разъем датчика уровня тормозной жидкости.
Снимите клапан отбора разряжения вакуумного усилителя тормозов. Частично снимите шумоизоляцию щитка передка.
Отсоедините трубопровод главного цилиндра сцепления.
Снимите верхний шаровой шарнир механизма управления коробкой передач.
Снимите со стороны салона ось вилки педали тормоза А с толкателя вакуумного усилителя тормозов.
Отверните две гайки крепления главного цилиндра на вакуумном усилителе тормозов.
Наклоните главный тормозной цилиндр вперед, чтобы отделить его от усилителя, не прилагая усилий к тормозным трубопроводам.

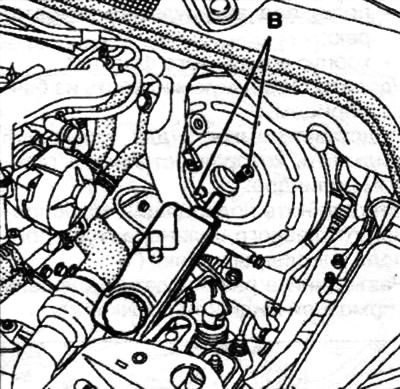

Выверните два крепежных болта (В) вакуумного усилителя тормозов.
Установка
Установка производится в порядке, обратном снятию.

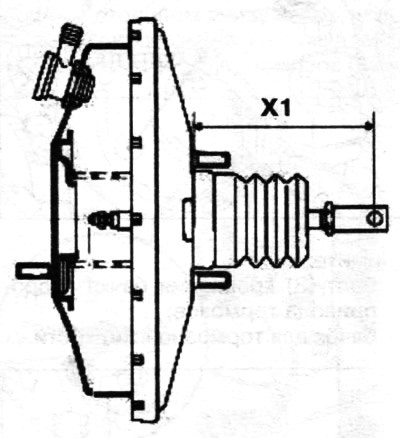

Перед установкой измерьте длину штока вилки:
- для автомобилей с левосторонним управлением: X1 = 163,7 мм;
- для автомобилей с правосторонним управлением: X1 = 133,2 мм.
 |  |
Если длина не соответствует указанной, замените усилитель.
Внимание. Проверьте наличие и блокировку соединительной оси между толкателем вакуумного усилителя тормозов и педалью тормоза.
Установите вакуумный усилитель тормозов, не закрепляя на нем толкатель.
Затяните два крепежных болта вакуумного усилителя тормозов моментом 21 Нм.
Установите главный тормозной цилиндр на вакуумный усилитель тормозов.
Затяните две гайки крепления главного тормозного цилиндра моментом 50 Нм.
Проверьте положение и надежность фиксации держателя С на щитке передка, а также положение и надежность фиксации тормозных трубопроводов в этом держателе. Убедитесь, что держатель-распорка D находится на месте.
Со стороны салона установите толкатель в вакуумный усилитель тормозов и на педаль тормоза.
Нажмите на педаль тормоза, чтобы соединить толкатель и усилитель.
Установите на место ось вилки педали тормоза.
Убедитесь в надежности фиксации оси вилки педали тормоза на толкателе.
Установите на место концевой выключатель педали тормоза.
Проверьте работу концевого выключателя педали тормоза (огни стоп-сигнала должны гаснуть при отпускании педали тормоза).
Долейте тормозную жидкость.
Замените пробку бачка главного тормозного цилиндра.
Установите остальные снятые детали в порядке, обратном снятию. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Выполните дорожное испытание.
