Флюенс 1 (2009-2019, бензин)

Педаль тормоза

Главная Fluence Флюенс 1 (2009-2019, бензин) Шасси, ходовая часть Тормозная система

0

Выключите зажигание.

Отсоедините выключатель стоп-сигнала.

Снимите нижнюю облицовку приборной панели.

Снимите:

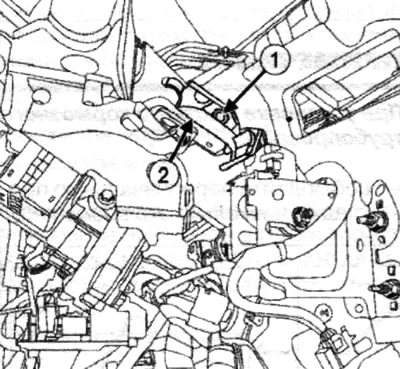

  • болт крепления буфера педали тормоза (1);
  • буфер педали тормоза (2).

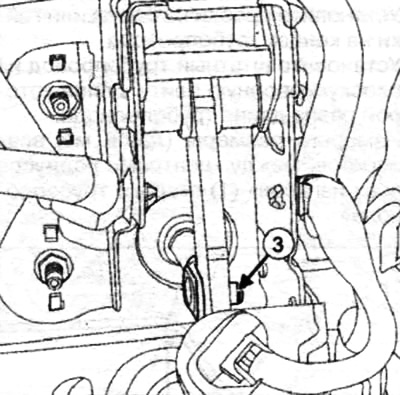

Снимите резиновую втулку (3) с соединительной оси с двойным стопором.

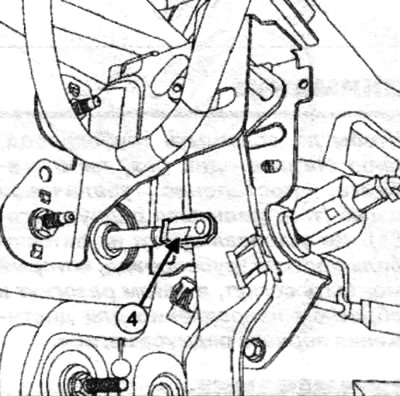

Снимите соединительную ось с двойным стопором (4).

Снимите:

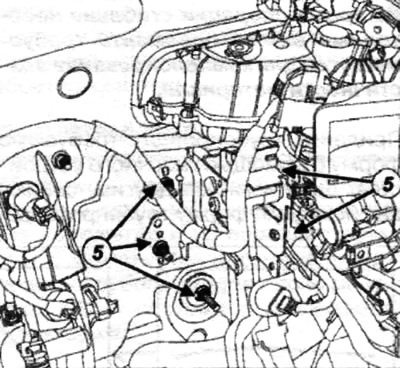

  • гайки крепления педали тормоза (5);
  • педаль тормоза.

Замените гайки педали тормоза и соединительную ось между педалью тормоза и штоком вакуумного усилителя тормозов.

Установите педаль тормоза.

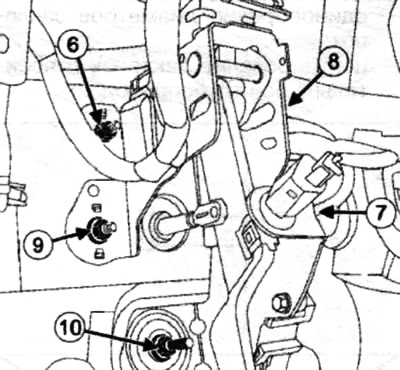

Затяните требуемым моментом гайки крепления педали тормоза 21 Нм в указанном порядке (6), (7), (8), (9) и (10).


Примечание. Соблюдайте порядок затяжки (в противном случае существует опасность неправильной регулировки выключателя стоп-сигнала).

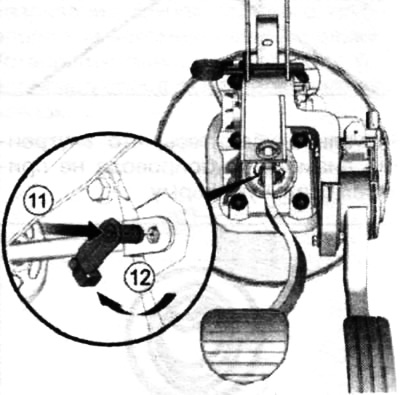

Установите новую соединительную ось с двойным стопором между толкателем вакуумного усилителя тормозов и педалью тормоза (11).



Поверните соединительную ось с двойным стопором снизу вверх, чтобы зафиксировать ее на толкателе вакуумного усилителя тормозов (12).



Внимание. Во избежание разъединения толкателя вакуумного усилителя тормозов и педали тормоза проверьте посадку оси с двойным стопором на толкателе вакуумного усилителя тормозов подталкивая ее снизу вверх.

Установите буфер педали тормоза.

Затяните требуемым моментом болт буфера педали тормоза 21 Нм.

Установите выключатель стоп-сигнала.
