Центральная консоль

Отсоедините боковые панели центральной консоли (1) с помощью рычага (Car. 1363).



Отсоедините крышку диагностического разъема (2).

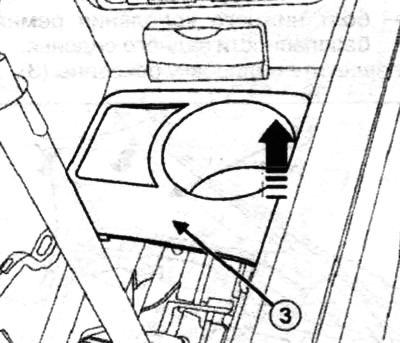

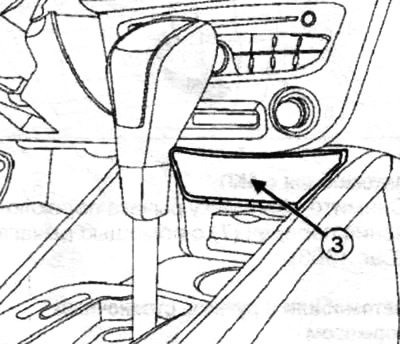

Отсоедините подстаканник (3).

Автомобили с МКП

Отсоедините облицовку рычага переключения передач (4) с помощью рычага (Car. 1363).

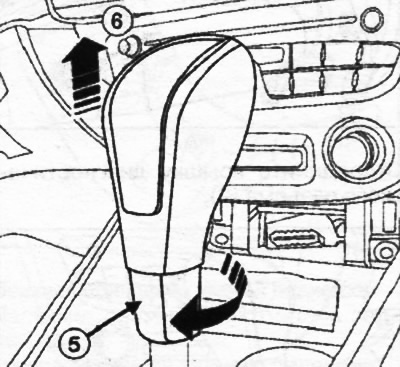

Разблокируйте рукоятку рычага переключения передач, повернув стопорное кольцо на четверть поворота по часовой стрелке (5).


Отсоедините рукоятку рычага переключения передач в направлении стрелок (6).

Автомобили с АКП

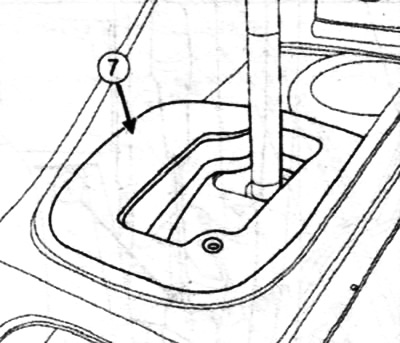

Снимите облицовку рычага переключения передач (7) с помощью рычага (Car. 1363).

Автомобили с ручным стояночным тормозом

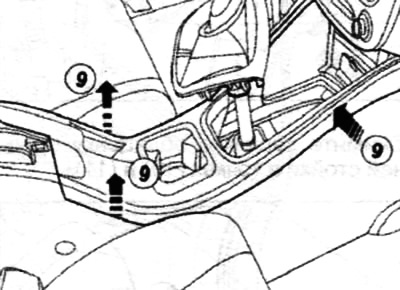

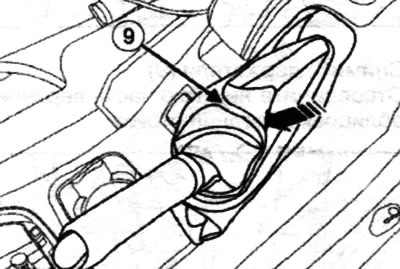

Частично снимите чехол рычага стояночного тормоза (9).


Отсоедините верхнюю переднюю панель центральной консоли в направлении стрелок (9).

Автоматический стояночный тормоз

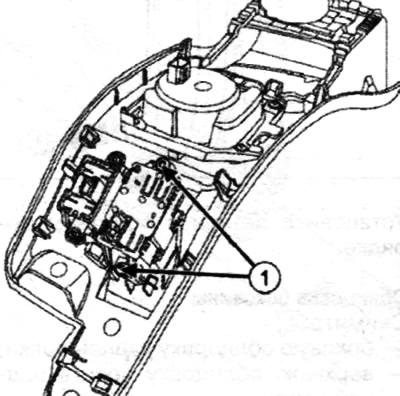

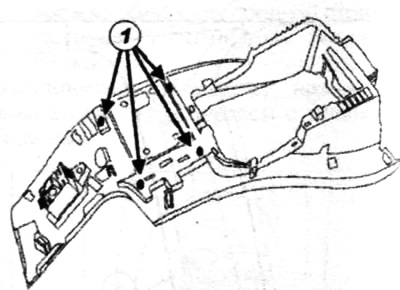

Отверните болты крепления (1) и снимите рычаг.

Система регулирования скорости

Отсоедините разъем выключателя регулятора скорости.

Отсоедините переключатель регулятора скорости от верхней панели центральной консоли, нажав на держатели (1).



Отсоедините вынесенный разъем аудиосистемы (10).

Панель управления системой навигации

Отверните болты крепления (1) и снимите панель центрального переключателя.




Отсоедините центральный переключатель с панели, нажав на пружинные защелки (2).

Продолжение операций по снятию центральной консоли

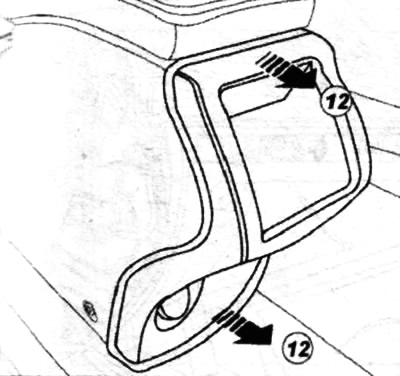

Отсоедините заднюю панель центральной консоли в направлении стрелок (12).

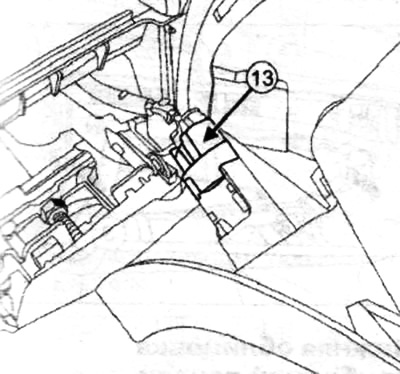

Отсоедините разъем розетки для дополнительного электрооборудования (13).

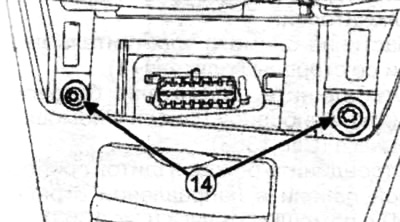

Отверните болты переднего крепления (14) центральной консоли.

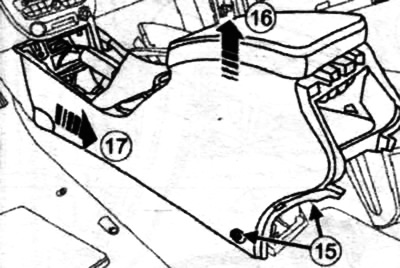

Отверните болты заднего крепления (15) центральной консоли.

Снимите центральную консоль в зоне (16), затем в зоне (17).



Установите все детали в обратном порядке.

Передняя панель

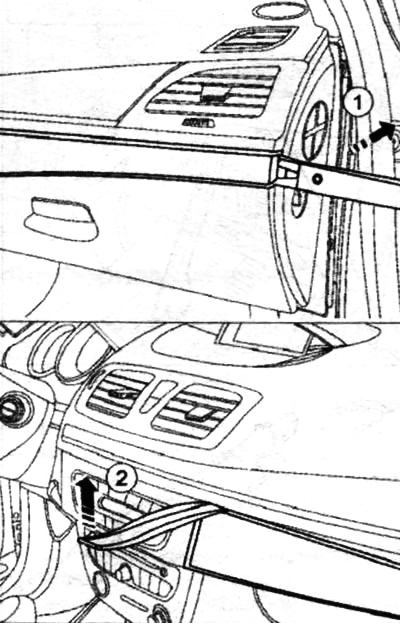

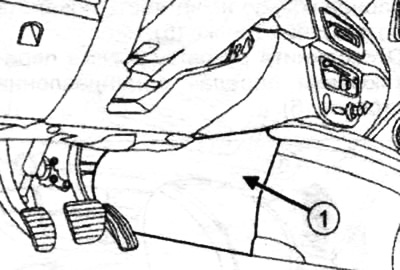

Снимите нижнюю облицовку приборной панели со стороны пассажира в точке (1) и в точке (2) с помощью рычага (Car. 1363).

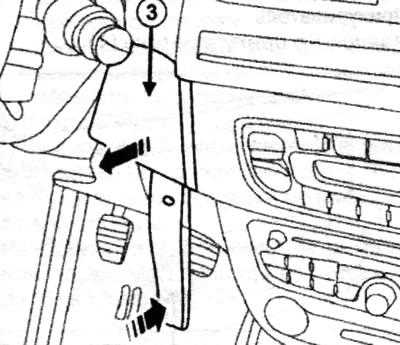

Отсоедините нижнюю облицовку приборной панели со стороны водителя (3) с помощью рычага (Car. 1363).

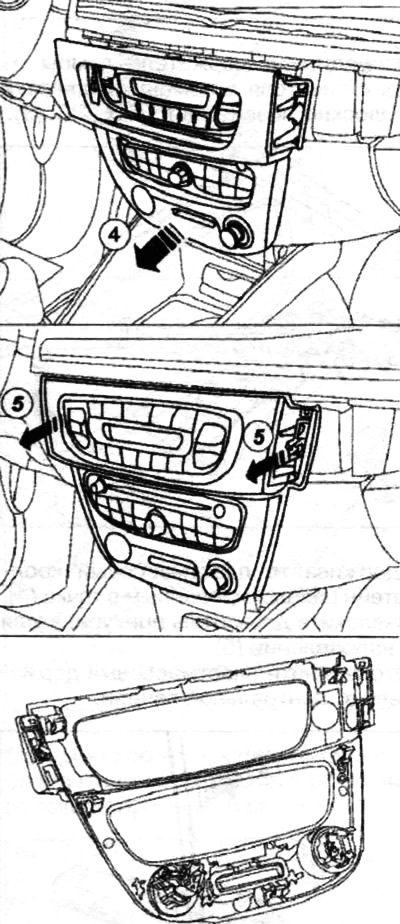

Отсоедините центральную переднюю панель в точке (4) и в точке (5) с помощью рычага (Car. 1363).

Отсоедините:

• разъем кнопки запуска двигателя (6);
• разъем прикуривателя (7).

Прикуриватель

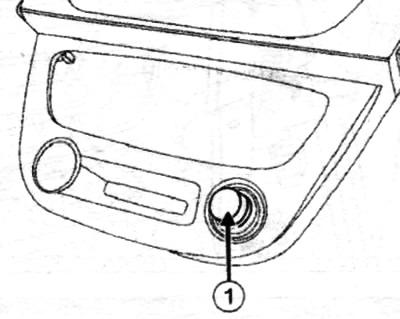

Извлеките прикуриватель (1).

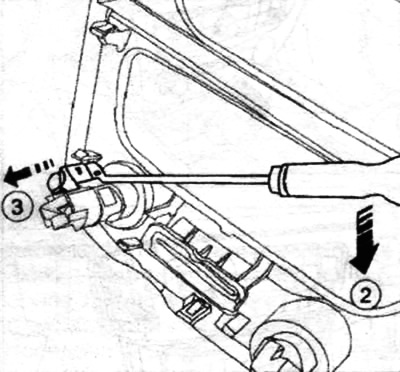

Отсоедините держатель лампы от прикуривателя с помощью отвертки с плоским лезвием в точках (2) и (3).

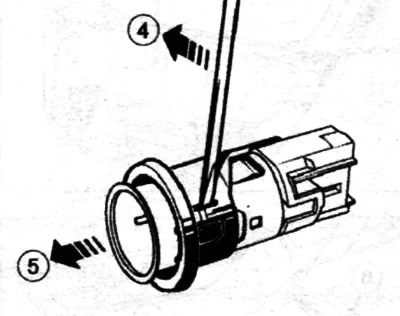

Удерживайте пластмассовый кронштейн разблокированным в точке (4). Извлеките держатель прикуривателя в направлении (5). Отсоедините пластмассовый держатель от центральной панели.
