Короб под решеткой ниши воздухозабора

Снимите болты (1), пометив их е соответствии с их длиной и усилительную растяжку (2).

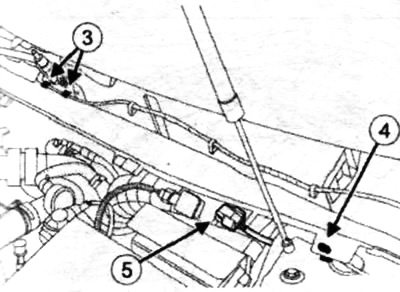

Отсоедините:

• жгут проводов электродвигателя стеклоочистителя в точке (3);
• держатель (4);
• резервный разъем (5).

Отсоедините разъем электродвигателя очистителя ветрового стекла (6).



Отсоедините разъем сигнализации дистанционной блокировки центрального замка (7) (если установлен).

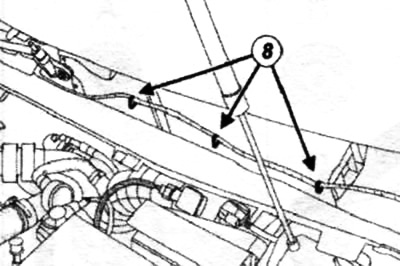

Отсоедините жгут проводов (8). Отверните гайки (9) и винты (10). Отверните винты (11) и снимите короб под центральной частью ниши воздухозабора (12).

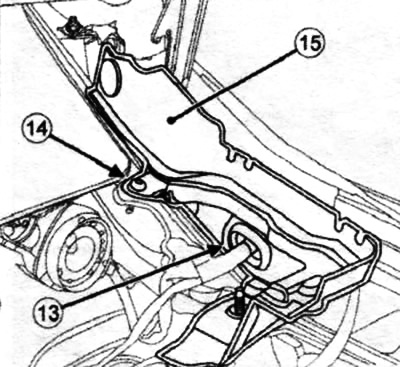

Снимите:

• жгут проводов (13);
• болты крепления (14) воздуховодов под боковыми частями ниши воздухозабора;
• воздуховоды под боковыми частями ниши воздухозабора (15).

Очистите прокладку из пеноматериала на коробе под решеткой ниши воздухозабора и поверхности стыка. Замените прокладку из пеноматериала для дефлектора под решеткой ниши воздухозабора.

Установите все детали в обратном порядке.
