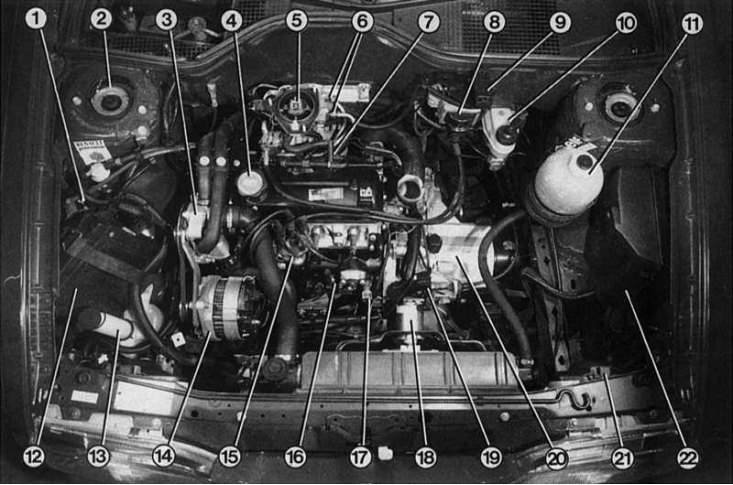

1,4-литровый двигатель типа «C» (Cleon)
1 - электромагнитный клапан вентиляции бака; 2 - опора правой амортизационной стойки шасси; 3 - насос охлаждающей жидкости; 4 - крышка маслоналивной горловины; 5 - устройство впрыска Бендикс (Bendix) с клапаном впрыска (у 1,7-литрового двигателя этот узел имеет такое же устройство); 6 - патрубки подвода и рециркуляции топлива; 7 - шланги вентиляции двигателя; 8 - катушка зажигания с модулем напряжения; 9 - датчик разрежения на всасывающем патрубке; 10 - бачок для тормозной жидкости; 11 - расширительный бачок; 12 - электронный контроллер впрыска топлива и регулировки опережения зажигания; 13 - бачок для стеклоомывателей переднего и заднего стекол; 14 - генератор; 15 - распределитель зажигания; 16 - щуп измерения уровня масла; 17 - датчик давления масла; 18 - двигатель вентилятора системы охлаждения двигателя; 19 - тросик сцепления с вилкой выключения сцепления; 20 - коробка передач; 21 - задняя часть кожуха фары; 22 - дополнительный блок реле.

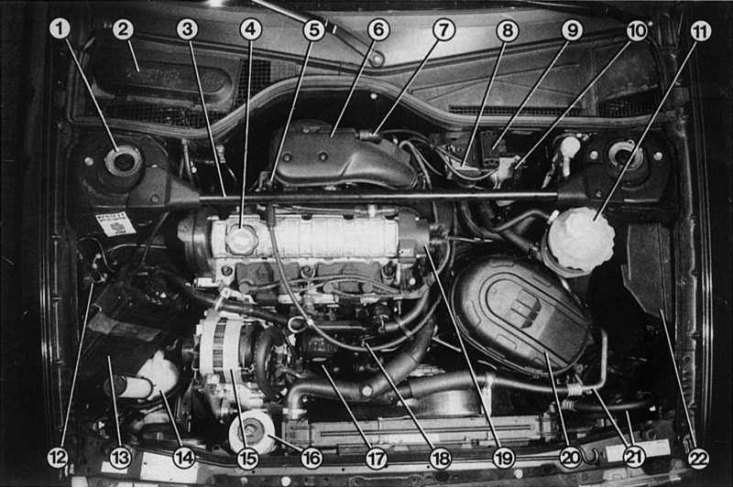

1,8-литровый двигатель типа «F»
1 - опору правой амортизационной стойки шасси; 2 - кожух аккумуляторной батареи; 3 - поперечную балку; 4 - крышку маслоналивной горловины; 5 - рычаг дроссельной заслонки с опорой тросика дроссельной заслонки; 6 - воздухозаборник устройства впрыска, расположенного ниже; 7 - шланги вентиляции двигателя; 8 - катушка зажигания с модулем зажигания; 9 - вакуумный датчик впускного коллектора; 10 - бачок для тормозной жидкости; 11 - расширительный бачок системы охлаждения; 12 - электромагнитный клапан вентиляции бака; 13 - электронный контроллер впрыска топлива и регулировки опережения зажигания; 14 - бачок стеклоомывателя переднего и заднего стекол; 15 - генератор; 16 - бачок сервопривода рулевого механизма; 17 - щуп измерения уровня масла; 18 - двигатель вентилятора радиатора; 19 - трубопровод кондиционера; 20 - распределитель зажигания, 21 - корпус воздушного фильтра; 22 - дополнительный блок реле.

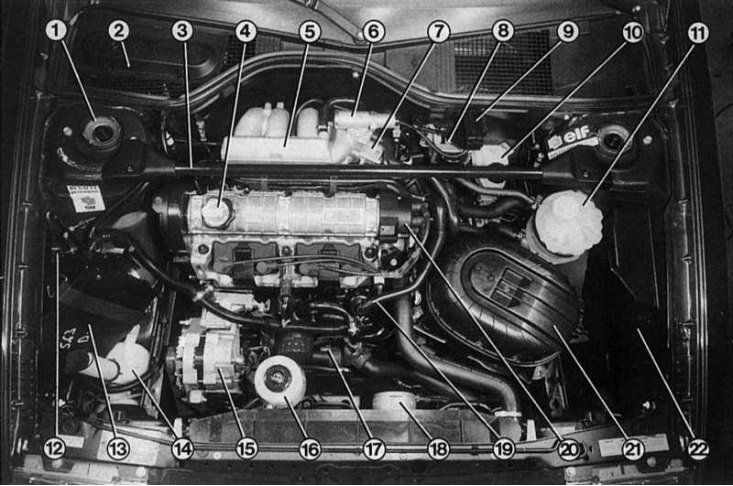

1,8-литровый двигатель с мощностью 81 кВт
1 - опору правой амортизационной стойки шасси; 2 - кожух аккумуляторной батареи; 3 - поперечную балку; 4 - крышку маслоналивной горловины; 5 - впускной коллектор; 6 - корпус дроссельной заслонки; 7 - регулировочный клапан холостого хода; 8 - модуль системы зажигания; 9 - вакуумный датчик впускного коллектора; 10 - бачок для тормозной жидкости; 11 - расширительный бачок; 12 - электромагнитный клапан вентиляции бака; 13 - электронный контроллер впрыска топлива и регулировки опережения зажигания; 14 - бачок стеклоомывателя переднего и заднего стекол; 15 - генератор; 16 - бачок сервопривода рулевого механизма; 17 - масляный фильтр; 18 - щуп измерения уровня масла; 19 - распределитель зажигания; 20 - корпус воздушного фильтра; 21 - шланги вентиляции двигателя; 22 - дополнительный блок реле.

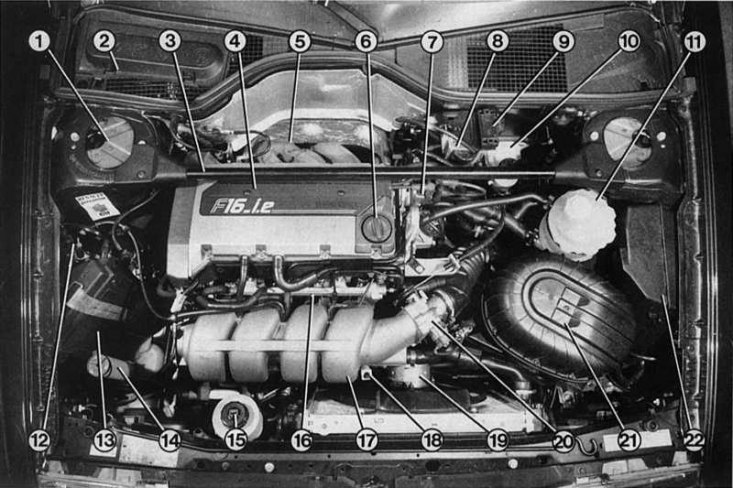

1,8-литровый 16-клапанный двигатель
1 - опору правой амортизационной стойки шасси; 2 - кожух аккумуляторной батареи; 3 - поперечную балку; 4 - защиту свечей и проводов зажигания от влаги; 5 - приемную трубу глушителя; 6 - крышку маслоналивной горловины; 7 - распределитель зажигания; 8 - катушка зажигания с модулем зажигания; 9 - датчик давления; 10 - бачок для тормозной жидкости; 11 - расширительный бачок системы охлаждения; 12 - электромагнитный клапан вентиляции бака; 13 - электронный контроллер впрыска топлива и регулировки опережения зажигания; 14 - бачок стеклоомывателя переднего и заднего стекол; 15 - бачок сервопривода рулевого механизма; 16 - распределительный топливопровод с клапанами впрыска и регулятором давления топлива; 17 - впускной коллектор; 18 - щуп измерения уровня масла; 19 - двигатель вентилятора системы охлаждения двигателя; 20 - корпус дроссельной заслонки устройства многоточечного впрыска топлива; 21 - воздушный фильтр; 22 - дополнительный блок реле.

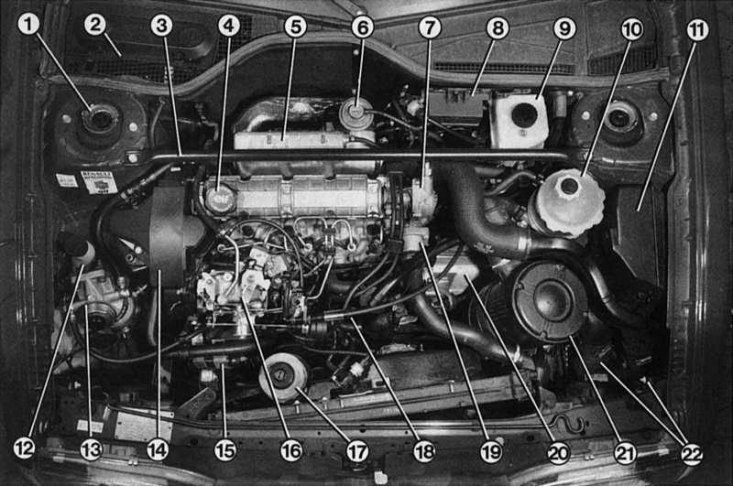

1,9-литровый дизельный двигатель
1 - опору правой амортизационной стойки шасси; 2 - кожух аккумуляторной батареи; 3 - поперечную балку; 4 - крышку маслоналивной горловины; 5 - впускной коллектор; 6 - клапан системы рециркуляции ОГ; 7 - вакуумный насос усилителя тормозного привода; 8 - контроллер предварительного нагрева; 9 - бачок для тормозной жидкости; 10 - расширительный бачок системы охлаждения; 11 - дополнительный блок реле; 12 - бачок стеклоомывателя переднего и заднего стекол; 13 - топливный фильтр; 14 - правая часть подвесного устройства двигателя; 15 - генератор; 16 - топливный насос высокого давления; 17 - бачок сервопривода рулевого управления; 18 - щуп измерения уровня масла; 19 - корпус термостата; 20 - коробка передач; 21 - воздушный фильтр; 22 - воздухопроводы охлаждения нагнетаемого воздуха.
