Рено 19 (1988-1996)

Система электропитания

Главная Renault Рено 19 (1988-1996) Электрооборудование Электрические схемы

0

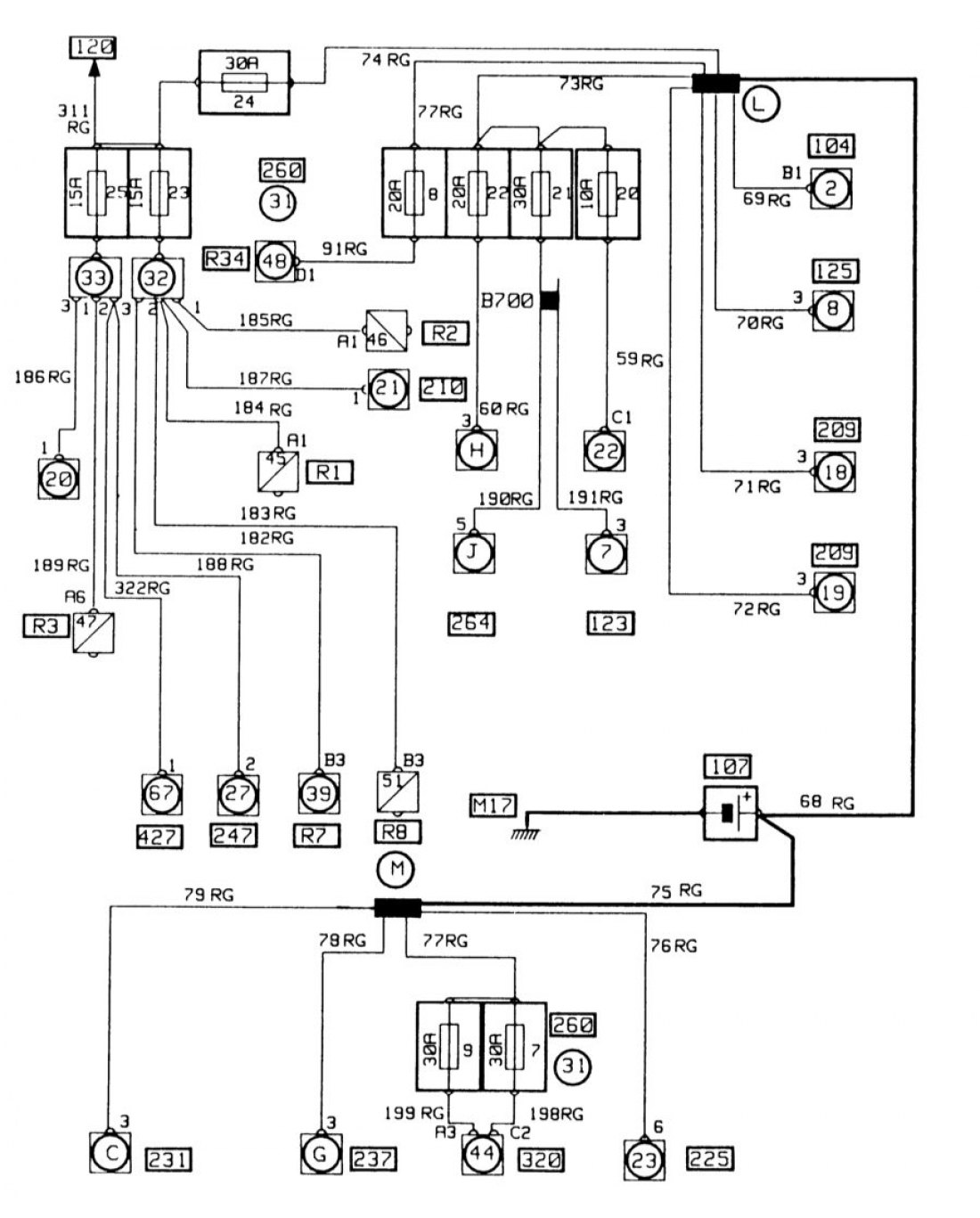

Прямая подача электрического тока




Открыть большую картинку в новой вкладке »

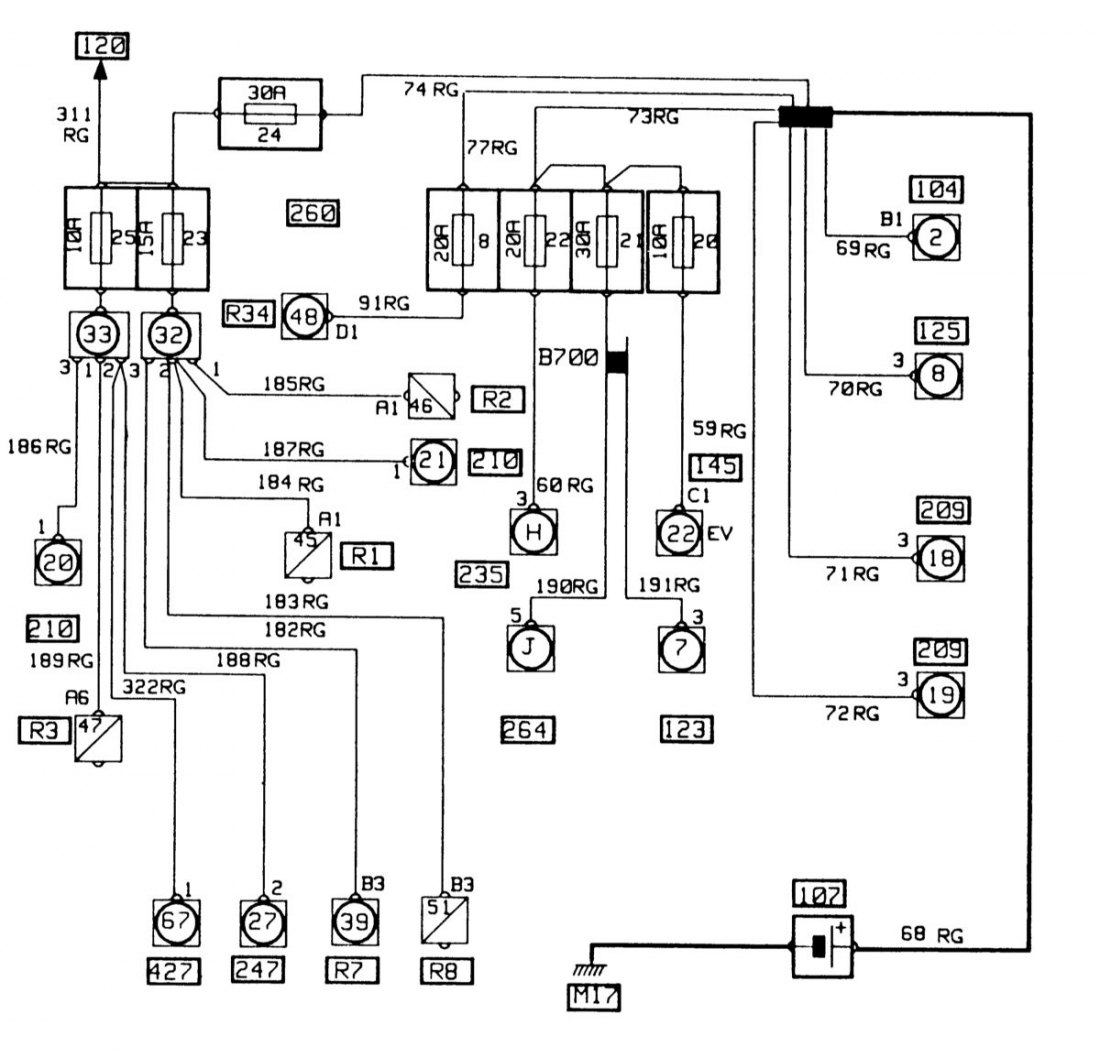

Перед замком зажигания




Открыть большую картинку в новой вкладке »

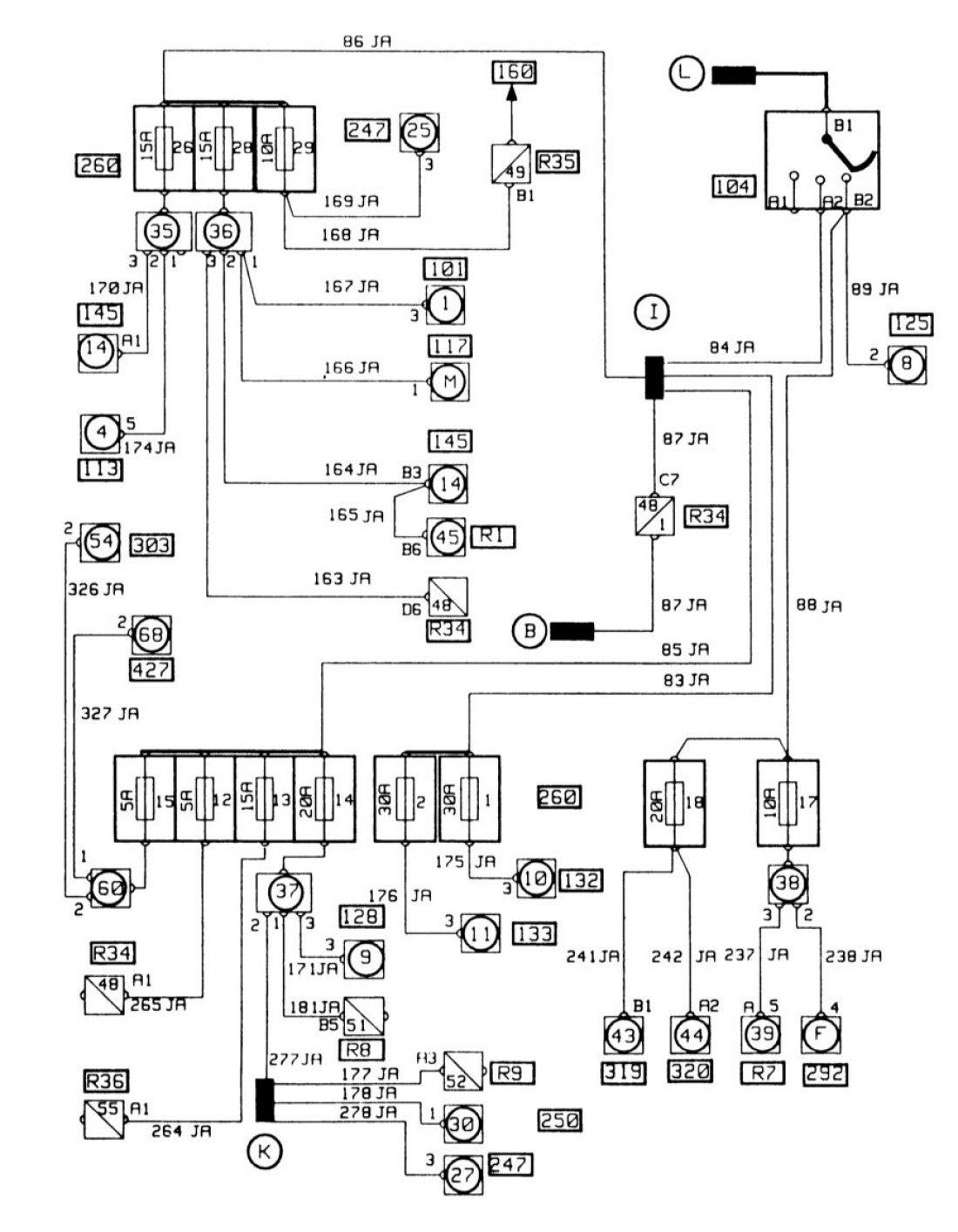

После замка зажигания




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

Перечень обозначений на схемах бортового электрооборудования находится здесь →
