Важное замечание.
- Перед выполнением работ на системе впрыска убедитесь с помощью диагностического прибора: что давление в топливораспределительной рампе сброшено, что температура топлива не высока.
- При выполнении любых работ необходимо соблюдать приведенные в настоящем документе указания по соблюдению чистоты и безопасности. Категорически запрещается выполнять какие-либо работы с системой впрыска при работающем двигателе.
Примечание: Перед вскрытием системы топливоподачи убедитесь а наличии нового перепускного клапана.
Снятие
Отключите аккумуляторную батарею.
Снимите верхнюю крышку двигателя.

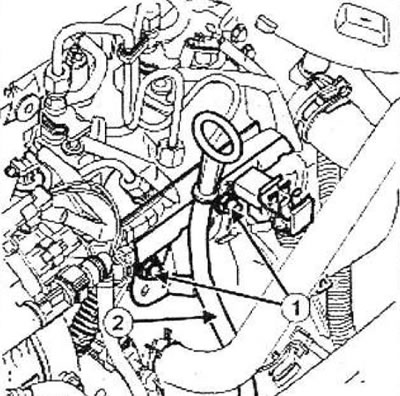

Снимите трубку маслоизмерительного щупа и гайки крепления наливной горловины (1).
Отведите в сторону трубку маслоизмерительного щупа (2).

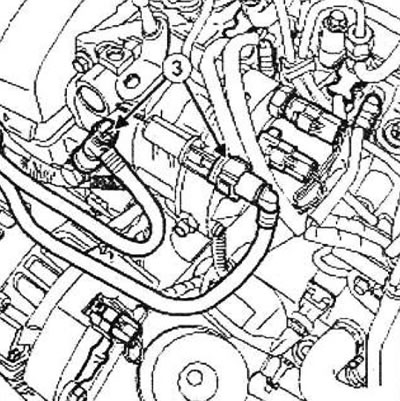

Отсоедините подводящий и обратный топливопроводы (3).

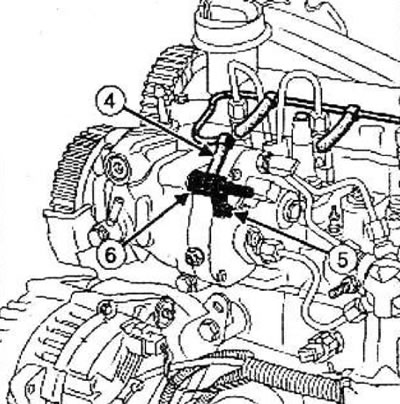

Отсоедините сливной топливопровод (4) соединяющий форсунку с ТНВД.
Снимите:
- болт (5) перепускного клапана (6),
- перепускной клапан.
Установите заглушки на отверстия.
Установка
Внимание! Заглушки вынимайте непосредственно перед установкой детали на место.
Смажьте уплотнительное кольцо смазкой из тюбика, приложенного к новой детали.
Детали, подлежащие обязательной замене: перепускной клапан.
Примечание: При установке не повредите прокладку.
Установите на место перепускной клапан.
Затяните требуемым моментом болт крепления перепускного клапана (6 Нм).
Подсоедините сливной топливопровод, соединяющий форсунку с ТНВД.
Подключите аккумуляторную батарею.
Запустите двигатель.
Убедитесь в отсутствии утечки топлива.
Установите верхнюю крышку двигателя.
