Перечень и расположение элементов

Главная Duster Дастер 1 (2009-2017) Силовой агрегат Система впрыска дизеля (K9K)

0

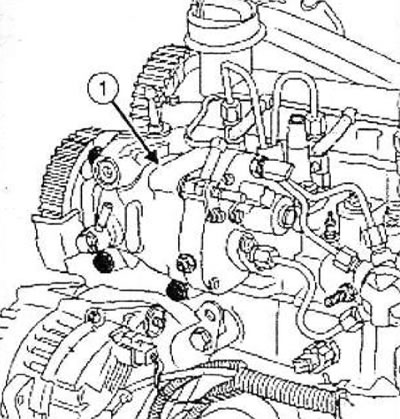

1 - ТНВД

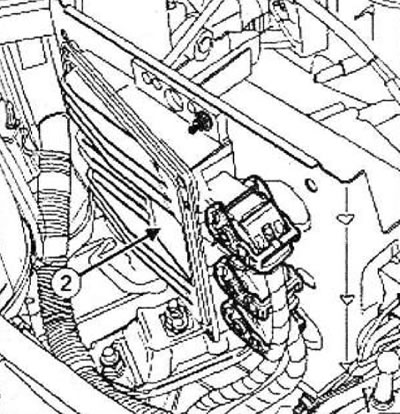

2 - ЭБУ системы впрыска

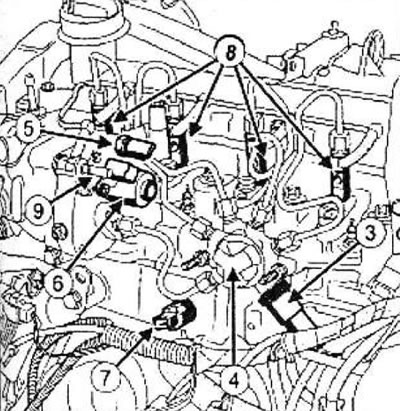

3 - Датчик давления в топливораспределительной рампе
4 - Сферическая топливораспределительная рампа
5 - Датчик температуры топлива
6 - Регулятор подачи топлива
7 - Акселерометрический датчик
8 - Форсунки
9 - Перепускной клапан

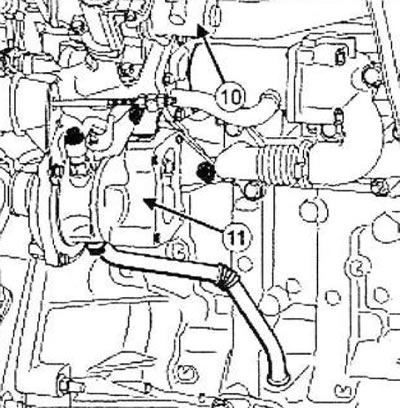

10 - Электромагнитный клапан рециркуляции отработавших газов
11 - Датчик давления наддувочного воздуха

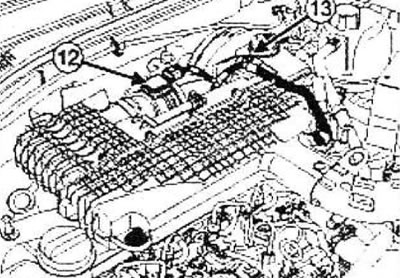

12 - ДМРВ со встроенным датчиком температуры
13 - Турбокомпрессор

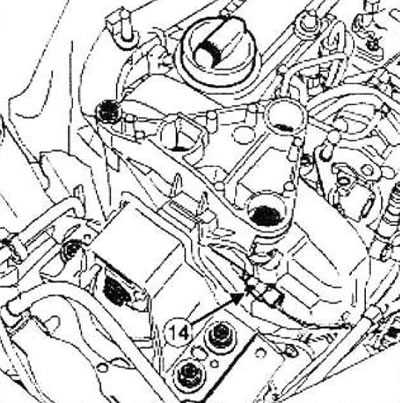

14 - Датчик положения распределительного вала

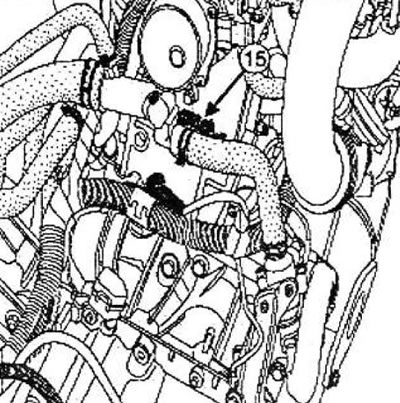

15 - Датчик температуры охлаждающей жидкости

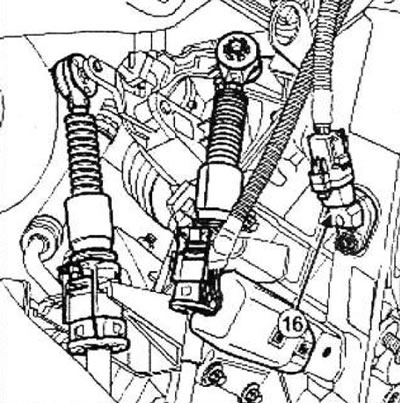

16 - Датчик верхней мертвой точки

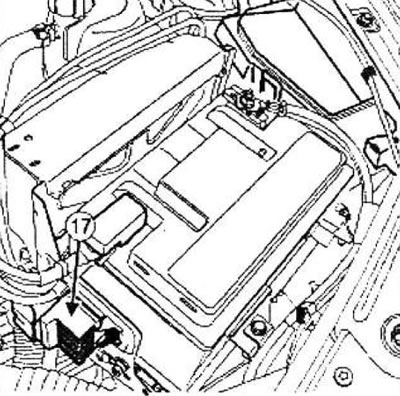

17 - Блок пред- и послепускового подогрева
18 - Электромагнитный к лапан ограничения давления наддува (только на двигателе К9К 796)

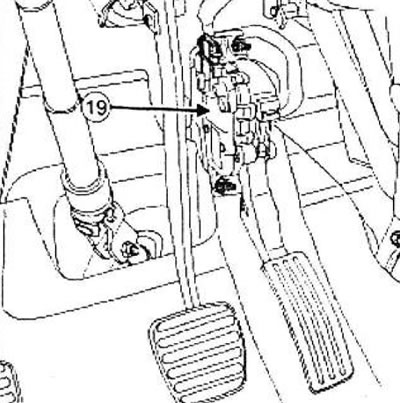

19 - Датчик положения педали управления подачей топлива




1 - ТНВД


2 - ЭБУ системы впрыска





3 - Датчик давления в топливораспределительной рампе
4 - Сферическая топливораспределительная рампа
5 - Датчик температуры топлива
6- Регулятор подачи топлива
7 - Акселерометрический датчик
8 - Форсунки
9 - Перепускной клапан


10 - Электромагнитный клапан рециркуляции отработавших газов
11 - Турбокомпрессор



12 - ДМРВ со встроенным датчиком температуры
13 - Датчик давления наддувочного воздуха


14 - Датчик положения распределительного вала





15 - Датчик температуры охлаждающей жидкости


16 - Датчик верхней мертвой точки



17 - Блок пред- и послепускового подогрева


19 - Датчик положения педали управления подачей топлива
