Дастер 1 (2009-2017)

Перечень и расположение элементов системы выхлопа

Главная Duster Дастер 1 (2009-2017) Силовой агрегат Выхлопная система

0

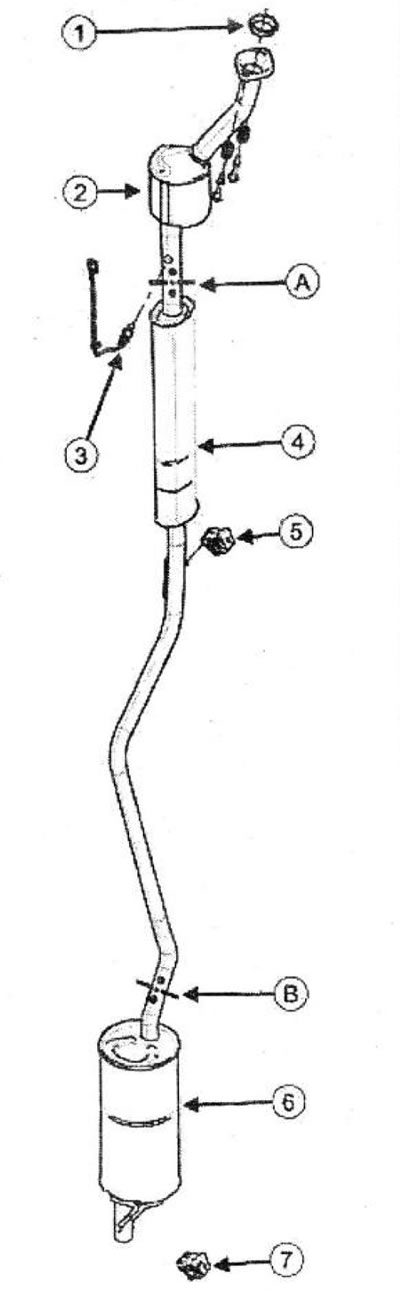

Модели с двигателем К4М



А - Зона резки А
В - Зона резки В
1 - Уплотнительное кольцо выпускают трубопровода
2 - Каталитический нейтрализатор
3 - Нижний кислородный датчик
4 - Дополнительный глушитель
5 - Сайлент-блок дополнительного глушителя
6 - Основной глушитель шума
7 - Сайлент-блок основного глушителя

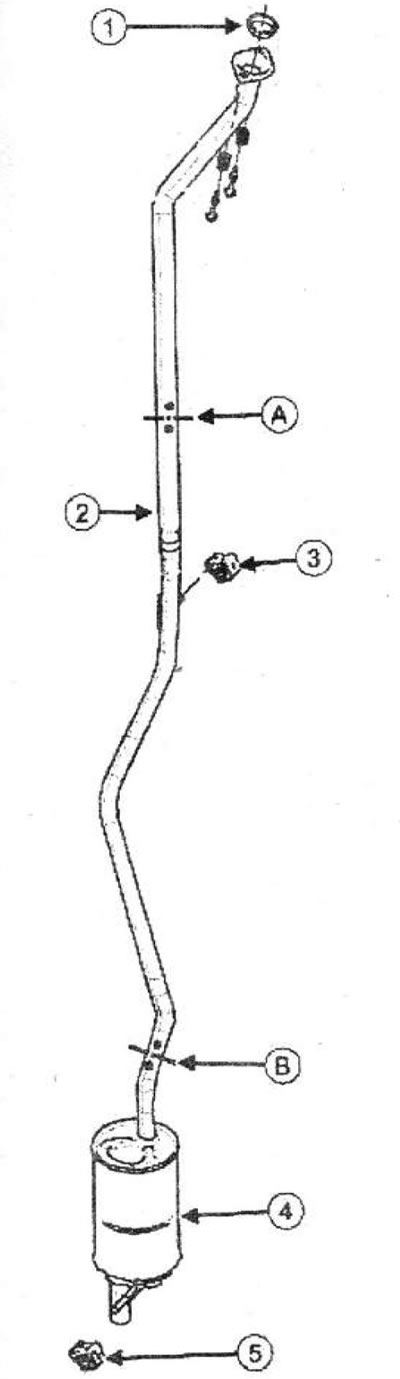

Модели с двигателем К4М



А - Зона резки А
B - Зона резки В
1 - Уплотнительное кольцо выпускного трубопровода
2 - Соединительная трубка
3 - Сайлент-блок промежуточного трубопровода
4 - Основной глушитель шума
5 - Сайлент-блок основного глушителя
