Дастер 1 (2009-2017)

Подрамник передней подвески

Главная Duster Дастер 1 (2009-2017) Шасси, ходовая часть Передние несущие элементы

0

Момент затяжки
Болты крепления подрамника110Нм
Болты крепления кронштейна44 Нм
Болты крепления рулевого механизма180 Нм
Болты крепления теплового экрана к рулевому механизму21 Нм
Болт крепления трубопровод а низкого давления гидроусилителя рулевого управления к подрамнику21 Нм
Верхний болт крепления тяги подрамника21 Нм

Снятие



Установите автомобиль на двухстоечный подъемник.

Отключите аккумуляторную батарею.

Снимите передние колеса.

Закрепите ремнями радиатор системы охлаждения на верхней передней поперечине.

Снимите передний бампер.

Снимите:
  • держатели подкрылка,
  • подкрылки,
  • защитный экран.

Отверните гайки (2) крепления стабилизатора поперечной устойчивости.



Снимите:
  • верхние болты (3) крепления соединительной тяги подрамника,
  • болты или гайки (4) крепления шаровых опор рычагов подвески.



Извлеките шаровые опоры рычагов подвески.


Отверните болт (5) крепления трубопровода низкого давления гидроусилителя рулевого управлений к подрамнику.

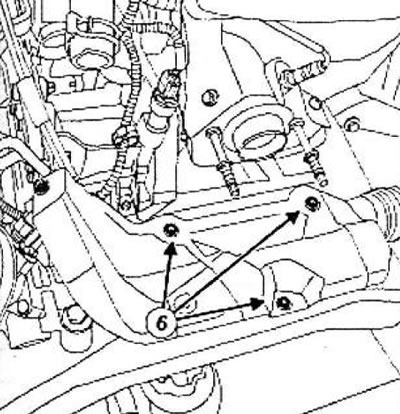

Отверните болты (6) крепления теплового экрана рулевого механизма.

Снимите:
  • тепловой экран рулевого механизма,
  • болты крепления рулевого механизма к подрамнику.

Подвяжите рулевой механизм к кузову.

Снимите:

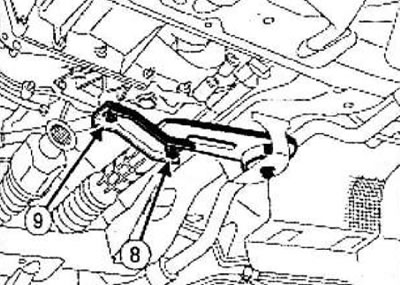

  • болт (8) крепления реактивной тяги к коробке передач,
  • болт крепления лапы крепления реактивной тяги (9),
  • лапку крепления.


Отверните болты (10) крепления кронштейнов подрамника передней подвески.



Отсоедините жгут проводов кислородного датчика от теплозащитного экрана.


Установите (Mot. 1390) под подрамник.

Опустите подъемник и отрегулируйте положение опорных лап для обеспечения устойчивости подрамника на приспособлении.

Выверните болты (11) и (12) крепления подрамника к кузову.



Снимите кронштейны.

Закрепите подрамник ремнем на приспособлении (Mot. 1390).

Поднимите подъемник, чтобы отделить подрамник от кузова.

Снимите с подрамника закрепленные на нем детали и узлы.



Установка



Детали, подлежащие обязательной замене: болт крепления подрамника.

Обезжирьте контактирующие поверхности подрамника и кузова с помощью очистителя поверхности.

Установите на подрамнике закрепляемые на нем детали и узлы.

Подведите подрамник под автомобиль с помощью (Mot. 1390).


Для направления подрамника при установке вставьте резьбовые стержни М12 (13) приспособления (Tav. 1747) в отверстия для болтов переднего крепления подрамника.



Установите кронштейны.

Установите подрамник.

Затяните болты крепления подрамника в указанном порядке до соприкосновения.



Затяните в указанном порядке требуемым моментом болты крепления подрамника (110 Нм).

Затяните требуемым моментом болты крепления кронштейна (44 Нм).

Снимите фиксатор страховочный ремень (или ремни).

Поднимите подъемник.

Установите рулевой механизм на подрамник.

Затяните требуемым моментом болты крепления рулевого механизма (180 Нм).

Установите теплозащитный щиток рулевого механизма.

Затяните требуемым моментом болты крепления теплового экрана к рулевому механизму (21 Нм).


Закрепите жгут проводов кислородного датчика на тепловом экране.

Установите заднюю опору маятниковой подвески.

Установите трубопровод низкого давления гидроусилителя рулевого управления на подрамнике.

Затяните требуемым моментом болт крепления трубопровода низкого давления гидроусилителя рулевого управления к подрамнику (21 Нм).

Установите:
  • шаровые опоры рычагов подвески на поворотные кулаки,
  • соединительные тяги подрамника.

Затяните требуемым моментом верхний болт крепления тяги подрамника (21 Нм).

Установите:
  • защиту поддона картера двигателя,
  • боковые грязезащитные щитки.

Установите передний бампер.

Снимите страховочный ремень (или ремни) с радиатора системы охлаждения двигателя.

Установите передние колеса.

Подключите аккумуляторную батарею.
