Дастер 1 (2009-2017)

Датчик скорости вращения заднего колеса

Главная Duster Дастер 1 (2009-2017) Шасси, ходовая часть Устройства управления

0

Моменты затяжки
Гайки крепления щитка датчика скорости вращения заднего колеса14 Нм
Болт крепления датчика скорости вращения колеса7 Нм

Снятие



Установите автомобиль на двухстоечный подъемник.

Снимите заднее колесо.

Отсоедините от держателей (1) датчик скорости вращения заднего колеса.

Отверните болт (2) крепления датчика скорости вращения заднего колеса на щите тормозного механизма.



Отсоедините датчик скорости вращения заднего колеса (3) от крепежной лапки на щите тормозного механизма.

Снимите:

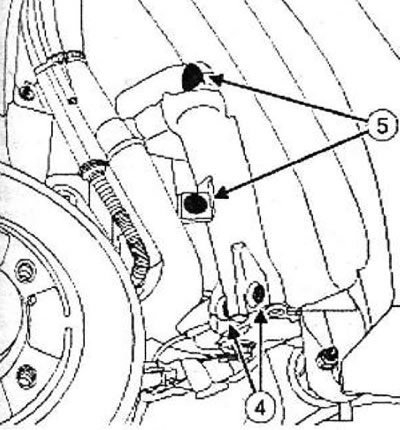

  • гайки (4) крепления щитка датчика скорости вращения заднего колеса,
  • держатели (5) щитка датчика скорости вращения заднего колеса.



Слегка отклоните и отогните щиток датчика скорости вращения заднего колеса.

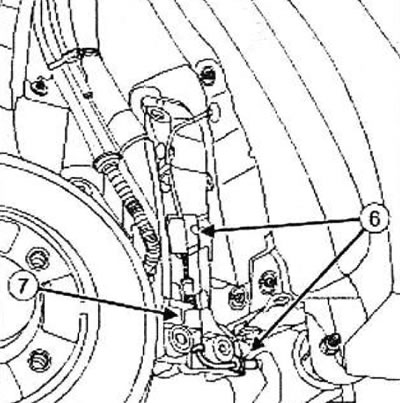

Отсоедините от держателей (6) датчик скорости вращения заднего колеса.

Разъедините разъем (7) датчика скорости вращения колеса на заднем жгуте проводов ABS.



Снимите датчик скорости вращения заднего колеса.

Установка



Внимание! Чтобы не повредить жгут проводов датчика скорости вращения колеса:
  • не подвергайте жгут проводов нагрузкам,
  • не скручивайте жгут проводов,
  • проследите, чтобы он не соприкасался с окружающими деталями,
  • не используйте инструменты, которые могут повредить жгут проводов.


Соедините разъем датчика скорости вращения колеса на заднем жгуте проводов ABS.

Закрепите датчик скорости вращения заднего колеса на щитке.

Установите:
  • щиток датчика скорости вращения заднего колеса на кузов,
  • гайки крепления щитка датчика скорости вращения заднего колеса,
  • держатели щитка датчика скорости вращения заднего колеса.

Затяните требуемым моментом гайки крепления щитка датчика скорости вращения заднего колеса (14 Нм).

Установите датчик скорости вращения заднего колеса на крепежную лапку на щите тормозного механизма.

Заверните болт крепления датчика скорости вращения заднего колеса.


Затяните требуемым моментом болт крепления датчика скорости вращения колеса (7 Нм).

Закрепите датчик скорости вращения заднего колеса.

Установите заднее колесо.
