Дастер 1 (2009-2017)

Датчик хода педали сцепления

Главная Duster Дастер 1 (2009-2017) Шасси, ходовая часть Устройства управления

0

Снятие



Снимите:

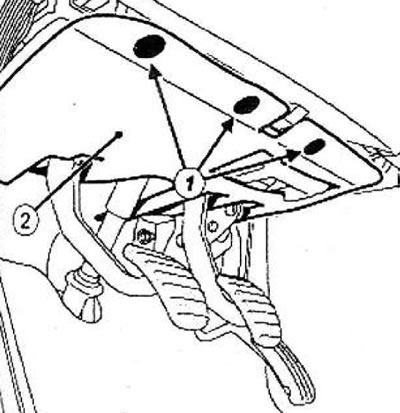

  • держатели нижнего кожуха приборной панели со стороны водителя (1),
  • нижний кожух приборной панели с о стороны водителя (2).

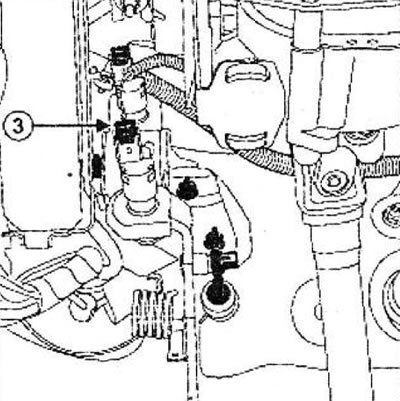

Разъедините разъем (3) датчика хода педали сцепления.

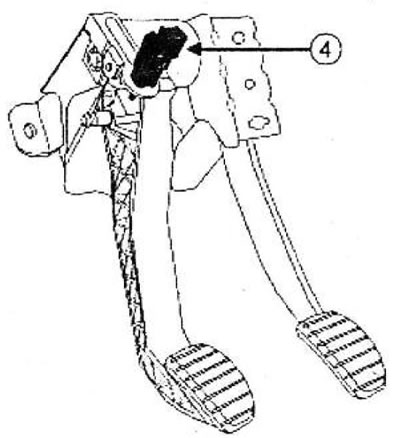

Поверните датчик хода педали сцепления (4) на четверть оборота против часовой стрелки.



Снимите датчик хода педали сцепления (4).


Установка



Внимание! Чтобы не повредить датчик хода педали сцепления (4):
  • обращайтесь с датчиком хода педали сцепления с осторожностью,
  • перемещайте поршень только во время фазы регулировки,
  • не выполняйте больше 3 повторений регулировки размера (X),
  • не отделяйте поршень от датчика.


Замените переключатель:
  • если поршень не касается датчика,
  • если было выполнено больше 3 повторений регулировки размера (X).

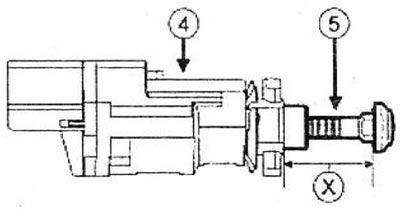

Измерьте размер (х) (X) штока (5). Если размер меньше 20 мм, осторожно потянув за конец поршня, отрегулируйте размер в пределах 20 мм (не менее) 22 мм (не более).

Рукой нажмите на педаль сцепления.

Установите датчик хода педали сцепления на педальный узел.

Заблокируйте датчик хода педали сцепления, повернув его на четверть оборота по часовой

Осторожно дайте педали сцепления вернуться в исходное положение, придерживая ее рукой.

Примечание:
  • Датчик хода педали сцепления регулируется автоматически в зависимости от положения педали.
  • При автоматической регулировке слышны щелчки переход а через фиксированные положения.


Присоедините разъем датчика хода педали сцепления.

Установите нижний кожух приборной панели со стороны водителя.
