Центральная консоль — снятие и установка

Снятие

2 наружных зеркала заднего вида с регулировкой с электроприводом.

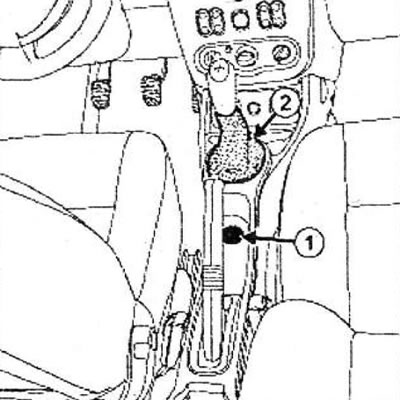

Снимите переключатель регулировки наружных зеркал заднего вида (1).



Отсоедините колодку проводов от переключателя регулировки наружных зеркал заднего вида.

Отсоедините переднюю часть чехла рычага переключения передач (2) при помощи приспособления (Car. 1363).

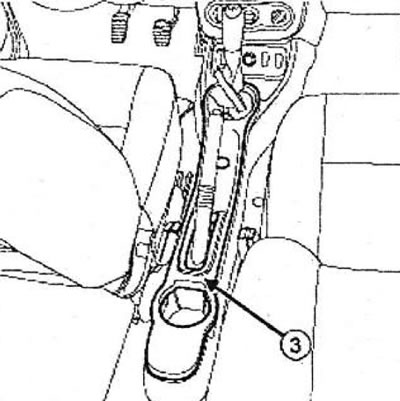

Снимите верхнюю часть центральной консоли (3).

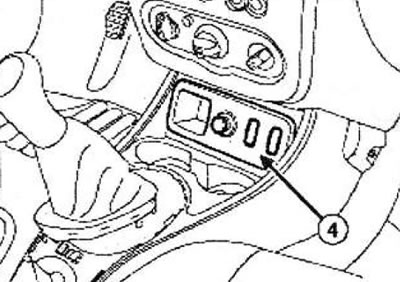

Отсоедините переднюю панель крепления переключателя (4).

Без вспомогательного оборудования для курения

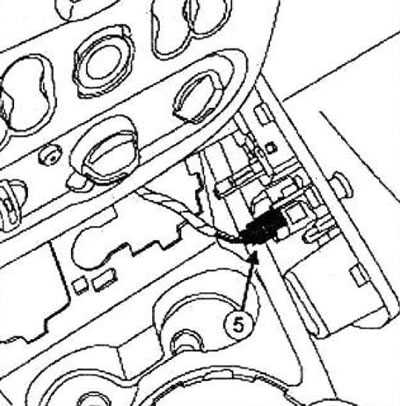

Разъедините разъем прикуривателя (5).

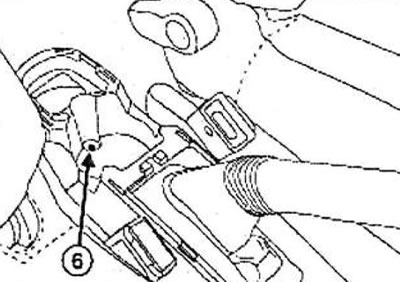

Снимите задний болт крепления центральной консоли (6).

Снимите:

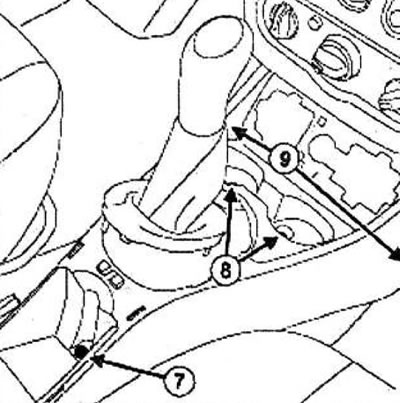

• гайку центральной консоли (7),
• центральные болты центральной консоли (8),
• боковые болты центральной консоли (9),
• нижнюю часть центральной консоли.

Установка

Установка производится в порядке, обратном снятию.

Примечание: Перед фиксацией чехла рычага переключения передач установите заднюю часть чехла рычага переключения передан на центральную консоль.
